康佳Ｔ２５３０Ｄ１彩电三无故障检修三例
2002年,第50期,类别:彩电维修

 ［例１］开机三无，但电源指示灯亮，关机瞬间屏幕有亮点闪现。

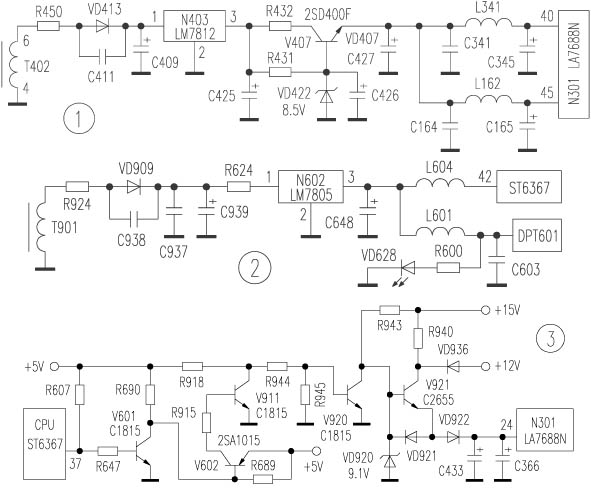

　　电源指示灯亮，说明开关电源已工作；关机瞬间屏幕有亮点闪现，说明行输出电路也基本正常；无光栅应检查末级视放电路。检测视放电路电源滤波电容Ｃ４２８两端有＋１８０Ｖ电压，灯丝（Ｈ１、Ｈ２）两端有４．５Ｖ左右的交流电，说明末级视放电路已工作。结合同时出现无图无声来分析，应往前检查中放和解码电路部分。首先检测小信号处理集成电路Ｎ３０１（ＬＡ７６８８Ｎ）{40}、{45}脚工作电源端电压，均为５．２Ｖ，比正常值７．７Ｖ偏低许多。其供电相关电路图如图１所示，经检查三端稳压块Ｎ４０３（ＬＭ７８１２）{3}脚＋１２Ｖ正常，而Ｖ４０７ｂ极电压为６Ｖ，ｅ极电压为５．２Ｖ，正常值应分别为８．５Ｖ和７．７Ｖ。拆下ＶＤ４２２检测，发现ＶＤ４２２反向电阻值偏小。试用９Ｖ／１Ｗ的稳压二极管代换ＶＤ４２２后，故障排除。
　［例２］开机三无，电源指示灯不亮，但关机瞬间屏幕有亮点闪现。
　　电源指示灯的电源是由开关电源＋１５Ｖ电源端提供的，相关电路图见图２。检测三端稳压块Ｎ６０２（ＬＭ７８０５）{1}、{3}脚电压均为０Ｖ，检测Ｃ９３９正极有＋１４Ｖ左右的电压，说明限流电阻Ｒ６２４（１０Ω、１／２Ｗ）开路。更换Ｒ６２４后，故障排除。
　［例３］开机三无，但电源指示灯亮。
　　测＋Ｂ电源滤波电容Ｃ９２６两端有＋１３０Ｖ电压，而末级视放电路电源滤波电容Ｃ４２８两端电压仍为＋１３０Ｖ，正常值约＋１８０Ｖ左右，说明行扫描电路没有工作。检测Ｎ３０１（ＬＡ７６８８Ｎ）行启动电源端{24}脚电压为０Ｖ，该启动电源是由开关电源的＋１２Ｖ电源经Ｖ９２０、Ｖ９２１、Ｖ９１１等元件提供的，有关电路图如图３所示。当正常开机时，微处理器ＳＴ６３６７{37}脚输出高电平，Ｖ６０１、Ｖ６０２导通，Ｖ９１１饱和导通，则Ｖ９２０截止，Ｖ９２１饱和导通，＋１２Ｖ电源通过Ｖ９２１再经ＶＤ９２２、Ｃ４３３、Ｃ３３６等组成的整流滤波电路后提供给Ｎ３０１{24}脚，启动行振荡电路。经检测Ｖ９２１ｂ极电压为０Ｖ，怀疑Ｖ９２０处于导通状态，焊下Ｖ９２０检测正常。测Ｖ９１１ｂ极电压为０．４Ｖ，正常应为５Ｖ。检测Ｖ９１１的控制管Ｖ６０２ｂ极有４．５Ｖ的电压，属正常开机电压，检测Ｖ６０２ｃ极对地阻值不足１ｋΩ，说明有短路故障。焊下Ｖ６０２检查无异常，再焊下Ｖ９１１检测，发现其ｂ、ｅ极短路。更换Ｖ９１１后故障排除。
