康佳Ｔ２１１４彩电Ｃ３０９不良而屡损行管
2001年,第39期,类别:彩电维修

　　一台康佳Ｔ２１１４彩电，开机时画面左右晃动，且有不清晰的水平细黑线*扰和“吱吱”声，约２分钟后画面左右晃动基本消失，“吱吱”声变轻。
　　该机转我处维修时，据说曾损坏过三只行管。经观察，行振荡电路、行ＡＦＣ电路已被检修过，看来前修理者可能将该故障定为行频偏低，而走入歧途。
　　由于荧屏能出现正常画面，说明行频并不偏低，显然“吱吱”声应来自开关电源，经查，开机瞬间＋Ｂ输出电压为１３０Ｖ（正常值１１２Ｖ），然后逐渐降至１１０Ｖ左右。用示波器观察其波形，电源纹波明显增大。根据检修经验，怀疑开关管频率控制电容Ｃ３０９（４７μＦ／２５Ｖ）损坏，更换后试机，“吱吱”声消失，画面清晰稳定，屡损行管的现象再未发生。

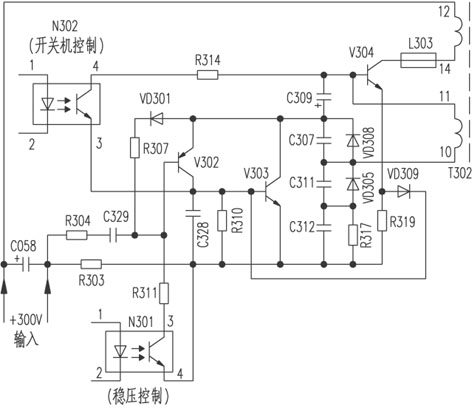

　　为什么会出现“吱吱”声？是什么原因导致屡损行管？分析后认为：在开关管Ｖ３０４由饱和进入截止期时，开关变压器Ｔ３０２ {10}、{11}脚（见附图）感应的电压是{10}脚正、{11}脚负，此电压经ＶＤ３０８整流后对Ｃ３０９充电，若Ｃ３０９容量减小或变质，就会使Ｃ３０９充电时间缩短，即Ｖ３０４截止时间缩短，导通时间延长，致使输出电压升高。另一方面，当输出电压升高时，注入光耦器Ｎ３０１中发光二极管电流增大，光敏管内阻下降，Ｖ３０２ｂ极电压降低而导通，Ｖ３０３ｂ极电压上升，Ｖ３０３ｃ、ｅ极间电阻值变小，开关管Ｖ３０４ｂ极电位下降，而导通时间缩短，电源输出电压下降。显然，开关管处于异常状态，致使开关管工作频率下降，从而使开关电源出现“吱吱”声。
　　由于开关电源的频率下降，致使各电源滤波电容容抗上升，滤波效果降低，造成电源纹波增大，纹波增大又导致同步分离电路工作异常，最终出现前述的故障现象。另外，当电源纹波增大后，会使行逆程脉冲幅值增高，从而击穿行管。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　湖北武汉王绍华
