，海信HDP2902D高清电视机忱形校正二极管电压为-0。46V左右。-家电-数据之家

接修一个海信HDP2902D高清电视机，最初故障是开机面板红灯和蓝灯交替闪烁，机内发出咔咔声。查为两个忱形校正二极管VD407/VD407都击，逆程电容C415一脚开焊。换后开机机内咔咔声消失，但面板红灯和蓝灯还是交替闪烁，又查出是主电压整流二极管限流电阻RF801开路损坏，换后能开机了，但光栅窄且有忱形失真。又查光栅窄的原因是忱校三极管的2。4欧限流电阻R412开路。换此电阻后开机光栅扩大且还有忱形失真。这时测量忱校二极管中点电压为-0。46V左右，查没有原件损坏，后再次断开忱校三极管的2。4欧限流电阻，想看看光栅是否还变窄，但断开后光栅还是扩大且还有忱形失真。中点电压为-0。46V左右没有变。在多次开关机测量忱校二极管中点电压时，看看有时开机中点电压能上升到200V以上，在多次开机测量忱校二极管中点电压时，行管又击穿换上一个普通电视机的三极管，开机一会后换的行管就会很热，不能长时间开机。请教和有维修经验的朋友们，是什么原因引起忱校二极管中点电压为-0。46V左右哪？
---------------------------------
行管要用高清的 C5905 J6920 R412开路后枕校场效应管肯定坏了
---------------------------------
楼上的朋友，现在主要问题是断开R412后，光栅应缩小才对，而现在正好相反，是扩大。
---------------------------------

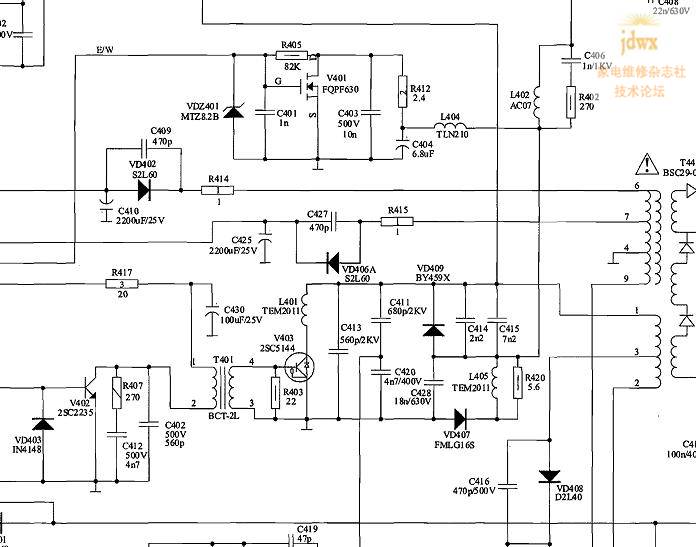

图看不清，换一下C418电容看看
---------------------------------
枕校管肯定坏了，再就是行管一定要高清专用行管，两个二极管型号不一样，可以用RU4代替，如有一只发热严重，可以再并一只，还有此机型易出现烧行管毛病，原因是行激历三极管A1015.C1815易坏，可以用功率稍大一些的管子替换。此机型修多例。
---------------------------------
既然已经查限流电阻R412坏了，那他为什么坏了，它在电路中起什么作用？这就是你要的答案。
---------------------------------
楼上各位，此机出现忱校二极管中点电压为负值的原因，是我换的忱校二极管不对引起。起初检修到两只忱校管损坏后换的是两只F3009（3A/1500V），但工作一会感到很热，因原忱校二极是装在散热片上的，所以就想用三极管的BC结代替，换上两只D1887后就出现了上述故障。后在换回两只F3009后，忱校二极管中点电压为负值的现象就消失了（中点电压正常为10V左右），为什么会这样哪？不可理解。
---------------------------------
楼主，你查一下该机的Ｃ407、Ｃ422和Ｃ423,很有可能该机的这三个100Ｎ/630Ｖ的电容会失容，会造成烧行管等现象。
---------------------------------
此机已修好，行管用的是C5144，忱校管用的还是F3009二极管，因感觉二极管有点热，就给两个二极加了散热片。工作一整天了，应该可以
