厦华ＸＴ－７１０３Ｔ彩电过压保护电路常见故障检修
2002年,第11期,类别:彩电维修

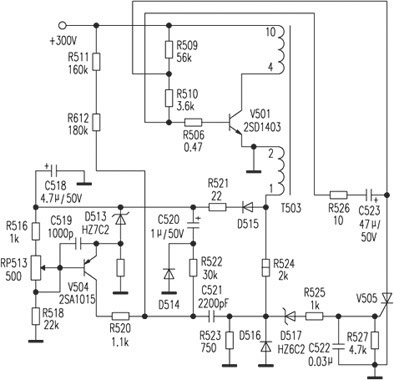

笔者在维修中发现厦华ＸＴ－７１０３Ｔ彩电发生自动关机故障一般都是由于过压保护电路启动引起，且很有规律。下面简介该机过压保护电路的工作原理及常见故障的检修方法。附图是笔者根据该机印板绘制的过压保护电路原理图。
　　通过附图可以看出，该机的过压保护电路与常见的保护电路有所不同。
　　过压保护电路原理简介：当取样、误差放大或脉宽调整等电路发生故障时，就会使开关管Ｖ５０１导通的时间过长，从而引起输出电压Ｕo的大幅度上升；另外，如果负载开路，也会使输出电压大幅度上升。Ｕo上升过大就会使负载（尤其是行输出管）或电源开关管Ｖ５０１因过载而损坏。为此本机设置了过压保护电路。
　　过压保护电路由可控硅Ｖ５０５及Ｄ５１７、Ｒ５２５～Ｒ５２７、Ｃ５２２、Ｃ５２３等元件组成。取样绕组（开关变压器Ｔ５０３{2}－{1}脚）上的电压经过Ｒ５２３、Ｒ５２４分压后，加至稳压管Ｄ５１７和可控硅Ｖ５０５的Ｇ极与Ｋ极之间。在输出电压Ｕo正常时，该电压不足以使Ｄ５１７导通，故Ｖ５０５截止，保护电路不起作用；当Ｕo高于正常值时取样绕组上的电压亦升高，Ｒ５２３两端的电压也随之升高，当Ｕo为１７５Ｖ时，Ｒ５２３两端电压高于Ｄ５１７的稳定电压（６．２Ｖ），Ｄ５１７导通，于是Ｖ５０５得到触发电流而导通。由于Ｃ５２３在Ｖ５０５导通前已经被钳位于０Ｖ，使Ｃ５２３左端电位骤降至－６．１７Ｖ，此负电压加至Ｖ５０１ｂ极而截止，电路停止振荡。Ｖ５０５通过Ｒ５０９供电，维持导通状态。由于Ｖ５０５的Ａ极与Ｒ５０９的下端相连，故Ｖ５０５的导通使Ｒ５０９的下端电位被钳位于０Ｖ，从而使电源开关管Ｖ５０１的偏置被短路，因此启动电阻Ｒ５０９、Ｒ５１０亦不能使Ｖ５０１导通，直到故障排除，Ｖ５０５停止工作后，电源开关管Ｖ５０１才恢复振荡而正常工作。
　　故障检修实例
　［例１］　在开电视机的同时如果使用大功率的电器，电视机就会自动关机，有时开电灯时也会引起自动关机。
　　这是开关电源采用可控硅作过压保护执行器件的一个通病。该故障主要是因为可控硅Ｇ极所接的滤波电容Ｃ５２２容量减小或失效，使保护电路抗*扰能力变差，在电压波动（如转换频道或开灯）时误触发保护电路动作所致，将该电容换新后，一般都能手到病除。
　［例２］经常不定时自动关机，有时开机几分钟就自动关机，有时几小时才自动关机。且有时关机后约２０分钟才能再次开机。
　　接机后先观察故障现象，在故障出现前图像及伴音都没有任何异常变化，据此判断故障可能在自动关机控制电路。用ＤＴ８９０数字万用表接在Ｄ５１６、Ｄ５１７负极监测电压，发现该点电压在开机的前两分钟一直稳定在５．２２Ｖ，而两分钟后便缓慢上升，当升至６．２Ｖ时电视机就“啪”的一声自动关机这说明取样电阻Ｒ５２３或Ｒ５２４的热稳定性不佳。焊下用电烙铁加温测得Ｒ５２３的阻值已由正常值７５０Ω上升至１．６ｋΩ，更换后测得Ｄ５１６、Ｄ５１７的负极电压一直稳定在５．２Ｖ，自动关机故障不再出现。
　［例３］收看约３０分钟即自动关机，机内有“吱吱”的响声。关机（拔掉电源线）半小时后再开机，重复上述现象。
　　根据故障现象分析，该故障一般是某元件热稳定性变差所致。当故障出现时，测Ｖ５０５Ｇ极电压为２Ｖ（正常应小于０．４Ｖ），这说明Ｖ５０５已导通，再测Ｄ５１７负极的电压在故障出现前后没有变化，于是判断故障系由Ｄ５１７以后的元件热稳定性变差所引起。查Ｒ５２５、Ｒ５２７、Ｃ５２２、Ｖ５０５，发现Ｖ５０５在用电烙铁加热后其Ａ、Ｋ极之间的电阻值为零（正常的可控硅Ａ、Ｋ极之间阻值应为几十ｋΩ），更换可控硅Ｖ５０５后，故障排除。
