永固Ｃ－２５７９Ｂ彩电彩色延迟故障检修
2001年,第45期,类别:彩电维修

　　一台永固画王Ｃ－２５７９Ｂ型彩色电视机（采用飞利浦ＴＤＡ８３６１单片机芯），在换台时只有黑白图像，约５秒钟后图像彩色才出现。

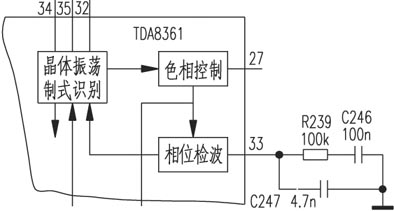

　　根据故障现象和原理分析，此故障的原因主要是ＴＤＡ８３６１ {33}脚内部相位检波器的捕捉速度下降，首先应检查{33}脚的外围元件。ＴＤＡ８３６１{33}脚外接Ｒ２３９、Ｃ２４６、Ｃ２４７组成双时间常数低通滤波器，具有足够带宽的传输特性，因此保证了较大的捕捉速度，同时又有较强的抗*扰能力。改变Ｒ２３９的阻值可以调整ＶＣＯ的振荡频率，在正常情况下，{33}脚直流电压在有信号时为５．０Ｖ，无信号时为３．７Ｖ。
　　经检查，在换台时{33}脚直流电压仅为２．１Ｖ，且抖动不稳，此时图像无彩色；数秒钟后{33}脚直流电压逐渐恢复到５．０Ｖ，此时图像出现正常彩色。检查Ｒ２３９、Ｃ２４６、Ｃ２４７元件，发现Ｃ２４７有轻微漏电现象，将Ｃ２４７换新后故障排除。
