松下３３ＧＦ８５Ｇ彩电加速极打火故障检修
2001年,第43期,类别:彩电维修

　　接修一台松下３３ＧＦ８５Ｇ型彩电，出现满屏很亮的回扫线，机内发出“啪啪”打火声，几秒钟后呈无光无声。

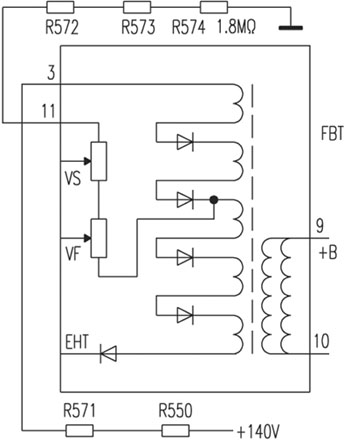

　　经询问用户得知，此机曾送修过，先后更换过显像管管座、行输出变压器及视放ＩＣ等，但未能排除故障。开机快速测量视放级２１０Ｖ供电及主电源＋Ｂ（１４０Ｖ）均正常，观察加速极管座处发出连续不断的打火声。因显像管管座已被换新，故重点检查加速极外接滤波电容以及显像管电路，未发现异常，拔下视放板通电，打火现象依旧。用万用表１０００Ｖ挡测加速极电压超过１０００Ｖ，同时打火现象消失，出现带回扫线的亮光栅，至此判断故障原因是加速极电压过高。因行输出变压器已更换，一时无从下手检测。忽然想到会不会是自动亮度限制电路损坏，而导致加速极电压过高呢？查附图所示元件，发现Ｒ５７４（１．８ＭΩ）已开路，更换后故障排除。
