松下TC－29GF85R 彩电图像暗检修一例
2001年,第16期,类别:彩电维修

该机故障现象为图像极暗，将亮度和对比度调至最大，有缺少亮度的彩色图像出现；调出画中画的子画面，其亮度稍高于主画面，但仍明显偏暗，且发现子画面上有*扰横亮线，主画面场幅略有压缩，而伴音及其他功能均正常。

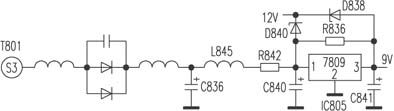

初步判断故障为ＡＢＬ电路起控或亮度信号丢失造成。查得Ｒ板（画中画板）上Ｑ１８６７、Ｑ１８６６均呈导通状态，故ＡＢＬ电路未起控；由于主、子画面均暗，亮度丢失点应在公共亮度通道上。本机属Ｍ１８Ｍ机芯，设有许多画质改善电路，故在检修时可用信号短路法对相关功能板进行判断。拔下Ｙ板（梳状滤波器板），用０．１μＦ电容短接主板上的Ａ４２*座{2}脚和Ａ４３*座{1}脚，开机主画面黑屏，子画面仍有暗淡图像；*回Ｙ板，拔下Ｍ板（动态锐度校正板），仍用０．１μＦ电容短接主板上的Ａ１３*座{8}脚和Ａ１５*座{7}脚，开机故障现象未改变。由此确定故障点在位于Ｙ板和Ｍ板信号流程之后的主板上，重点检查ＩＣ６０１（ＴＡ１２１５ＡＮ）及附属电路。参考《电子报》１９９９年合订本所附该ＩＣ的管脚电压值，经测量与亮度信号处理有关的管脚电压值均偏低较多，分析是由于其供电电压不足而造成。测其两组供电，其中１２Ｖ正常，而９Ｖ电压仅为６．４Ｖ。顺线路走线查至Ｄ板，９Ｖ电压形成电路如附图。开关电源变压器次级Ｓ３脚输出的脉冲电压经整流滤波后为１４Ｖ，再经Ｌ８４５滤波，Ｒ８４２限流后接ＩＣ８０５（ＡＮ７８０９）{1}脚，测ＩＣ８０５{1}脚电压仅为７．２Ｖ，再测Ｃ８３６两端电压为１４Ｖ正常。关机拆下Ｒ８４２测其电阻值为２８Ω，而图标值为２．７Ω（３Ｗ），致使ＩＣ８０５输出电压下降，ＩＣ６０１内亮度通道增益下降，而造成光暗；又因９Ｖ供电不足而影响了ＩＣ内有关场电路，出现场幅压缩现象。将Ｒ８４２更换后，图像恢复正常。
