松下２１８５彩电疑难故障检修一例
2001年,第13期,类别:彩电维修

一台松下２１８５彩电收看过程中突然光栅、伴音皆无，机内发出清脆的“唧唧”声，几秒钟后唧唧声消失；隔一段时间后再开机，电视机又可工作一分钟左右，后故障重现。

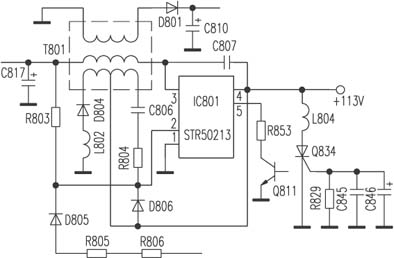

由于该机电路底板无固定托架，主板下垂严重，加之元件引脚上锡量少，故容易产生引脚裂纹和引脚脱焊。根据故障现象，首先怀疑线路接触不良，检查发现多处元件脚确有明显裂纹，但补焊后故障依旧。如附图所示，用数字表监测主电源１１３Ｖ电压，电视机正常工作时电压正常，故障出现时电压随唧唧声在５０Ｖ左右闪动，同时发现唧唧声来自开关变压器Ｔ８０１。
有唧唧声，说明开关电源可工作；为判断故障范围，将行负载断开，在１１３Ｖ主电源上接上６０Ｗ白炽灯泡做假负载，开机监测输出电压为１０８．７Ｖ，且很稳定。由于行输出电路未工作，开关电源因没有行逆程脉冲加入未与行频同步，而使输出电压比正常时略低，根据以往经验，判断开关电源正常，故障有可能出在行负载或保护电路上。该机保护电路较为完善，除电源保护电路以外，它还设置了以下几种保护：１．行逆程电压过压保护；２．行输出变压器短路保护；３．射束电流过流保护；４．场输出过流保护；５．场输出负载保护。
以上五种保护均通过Ｒ５３６对ＩＣ６０１（ＡＮ５６０１Ｋ）{42}脚行振荡电源实行控制。由于故障出现时并未见图声异常，故怀疑保护电路误动作。试将Ｒ５３６断开，故障现象不变。由此怀疑行输出部分某个元件有软击穿现象，依次代换了行管、逆程电容、行输出变压器等一大批元件，故障均未能排除，检修一时陷入困境。
考虑到串联式开关稳压电源加入行逆程脉冲以后输出电压稍有上升，是不是１１３Ｖ电源电压升高后可控硅Ｑ８３４（ＴＦＤ３１２Ｍ）误保护？试将Ｑ８３４取下，为保险起见，在１１３Ｖ电源上并接一只Ｒ２Ｍ保护二极管，开机瞬间，听到显像管高压帽处有放电声，开关变压器原来发出的间断唧唧声立即变成了连续的“啾啾”声，立即关机，这表明主电源输出电压过高。检查发现，行管已击穿，Ｄ８０５、Ｒ８０５、Ｒ８０６正常，试将Ｄ８０５断开，装上新的行管试机，电视机图声正常，仅开关变压器发出“吱吱”声（未与行频同步），检查ＩＣ８０１（ＳＴＲ５０２１３）周边元件均无异常，判断ＩＣ８０１性能变差，换后已工作一年多，一切正常。
江西宜春周立新
