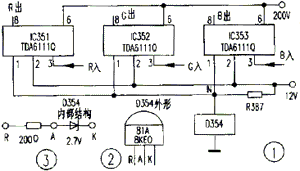

家电 - 电视机 - 国外 - 松下 - 浏览家电 松下TC-29P100GJ彩电，伴音正常但无图像，光栅很亮且有回扫线 发布日期：2013-3-22 9:19:22 作者： 出处： 浏览：94 人次 【大 中 小】 按常规首先检测末级视放级的供电电压，为200V正常（此类故障多是末级视放级滤波电容失效，致使供电180V下降所致）。检查末级视放级R、G、B三色采用IC351、IC352、IC353三只集成块，其型号均为TDA6111Q（见图1），测其1脚电压，均为0V，正常值为3V左右。顺线路查，图1中N点经R387接12V，经D354接地。D354外形与C1815三极管相似，其型号似乎为81A8KEO，外形见图2，分析D354是由一只电阻和一只稳压二极管组成（见图3），拆下D354测R、A两脚电阻值，其正反向都为200Ω，测A、K两脚电阻值，正反向阻值都为0Ω，说明已击穿。试用200Ω电阻接R、A两脚，用2.。7V稳压二极管接A、K两脚，试机该机恢复正常。 共有1条家电 页次：1/1 分页： 9 1 : 发布人：----- 【大 中 小】·【推荐好友】·【打印】·【顶部】 相关家电 [显象管型] ·松下2188。2185 2013-08-18 [显象管型] ·松下29;开机30分钟后有伴音 2013-08-18 [显象管型] ·松下TC-2966RS(MX-4)机芯缺红色 2013-08-18 [显象管型] ·教松下TC/TC2566RS 2013-08-18 [显象管型] ·松下中放AN5179中周 2013-08-18 相关评论    系统暂时关闭评论功能！
