索尼ＫＶ－Ｆ２５ＭＦ１彩电ＴＶ－ＡＶ自动转换的检修
2002年,第49期,类别:彩电维修

　　一台索尼ＫＶ－Ｆ２５ＭＦ１彩电，开机后工作状态即在ＴＶ－ＡＶ１－ＡＶ２－ＡＶ３－ＴＶ之间不停地转换。
　　根据以往检修经验，此故障往往是本机按键漏电引起。用酒精清洗按键并吹*，开机工作正常，约３０分钟后，故障再次出现。

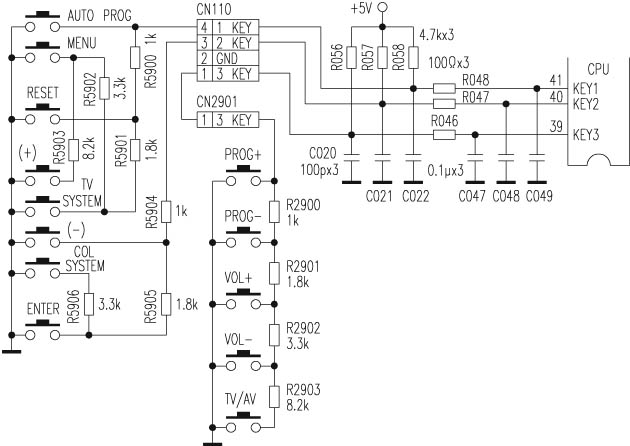

　　本机为索尼Ｇ３Ｆ机心，其ＣＰＵ的键控电路如附图，键控端在输入不同电压时代表不同的指令。清洗按键后，不按按键测ＣＰＵ{39}脚电压为４．１５Ｖ，按下ＴＶ／ＡＶ键后为３．１５Ｖ，均处在自动转换ＴＶ－ＡＶ的状态，说明电路中仍有漏电处。查Ｒ２９０３电阻值只有８．０５ｋΩ，按图标值换为８．２ｋΩ后，彩电稳定地工作在收视状态，{39}脚电压在不按键时为４．６０Ｖ，按下ＴＶ／ＡＶ键后为３．５Ｖ，转为ＡＶ状态。
　　此时虽可正常工作，但ＣＰＵ{39}脚电压仍偏低。分析电路，还有可能漏电的是{39}脚外接的Ｃ０２０、Ｃ０４７，当查到Ｃ０２０时，见其为一贴片电容且旁边贴着一小段细铜线，似为剪掉的元件腿，将其拔掉后再测，{39}脚电压升到４．８７Ｖ，按下ＴＶ／ＡＶ键后为３．６８Ｖ，已接近正常值。
　　综合以上检修情况，本例故障的原因有：（１）按键漏电；（２）Ｒ２９０３阻值变小；（３）Ｃ０２０旁边的铜线头引起漏电。还需指出，最后按键似存在一定程度的漏电，只是不再影响彩电工作而已。如果按键完全不漏电，那么在各键均不按下时Ｒ２９０３阻值的改变是不会影响ＣＰＵ{39}脚电压的。
　　检修体会：在采用梯形电阻的键控电路中，当指令功能紊乱时，应当测量ＣＰＵ键控输入端的电压，然后再根据异常的情况检查相关的元件和线路是否存在漏电，以及梯形电阻阻值是否发生了变化。
