索尼J25MF2彩电特殊故障一例
2001年,第13期,类别:彩电维修

每次开机时图像及伴音正常，约５分钟后整幅图像右移９ｃｍ，同时图像局部有不稳定的抖动，几秒钟后自动保护关机；再次启动重复以上情况，但有时换频道后又能正常工作一段时间。
分析认为，造成图像右移不外乎有以下两种情况：１）行偏转线圈中有直流电流成分，产生一个固定磁场，使图像右移；２）行ＡＦＣ鉴相回路失常，造成相位偏移，产生图像右移。本着先易后难的检查原则，先在行供电回路中串入电流表，并同时监测行供电电压，发现出现故障时行供电电压从很稳定的１３５Ｖ降至２５Ｖ的待机状态，行电流也在正常范围内，未发现异常。对上述相关电路元件进行检测，均未见异常。

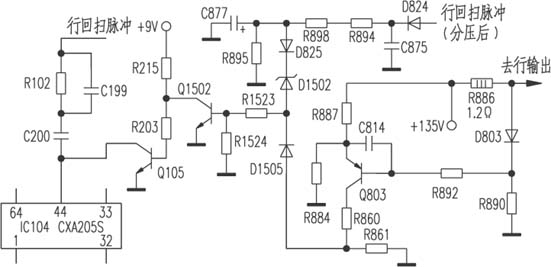

后仔细查阅随机图纸，发现该机的行、场小信号处理及解码芯片ＩＣ１０４（ＣＸＡ２０５０Ｓ）{44}脚不仅是ＡＦＣ鉴相行脉冲的输入端，还兼有过流、过压保护关机检测功能（见附图），其原理是：１）当高压因某种原因升高时，其行脉冲经分压整流后加到电容Ｃ８７７的电压升高，当其大于Ｄ８２５及稳压管Ｄ１５０２的击穿电压后，使Ｑ１５０２退出饱和导通，其ｃ极电压上升，迫使Ｑ１０５导通，从而使行脉冲分流对地短路，ＩＣ１０４{44}脚失去行脉冲，产生图像右移，同时ＩＣ１０４因无行脉冲输入而发出保护关机指令，使其进入待机状态。２）当行电流因某种原因增大时，过流检测电阻Ｒ８６６两端电压降增大，当增大到一定值时，Ｑ８０３导通，其ｃ极电压上升，通过二极管Ｄ１５０５，迫使Ｑ１５２０退出饱和，从而使Ｑ１０５导通，ＩＣ１０４产生保护性关机指令。
弄清了以上电路关系后，着重检查了二个保护检测电路，发现Ｒ８８６由图标值１．２Ω变值为２．２Ω，更换后故障排除。到此明白了此机的故障原因，是过流保护电路中因Ｒ８８６变值增大，处在保护动作的临界状态而产生的特殊现象。
总结本例检修索尼彩电的特殊故障，主要对其特殊的保护电路设计不熟悉，才走了弯路。因此我们从事家电维修的人员，对各种新品电路维修时，不能盲目按套路进行，一定要仔细分析电路，弄懂其工作原理，从而才能够准确迅速排除故障。
江苏吴剑秋
