LM339（U10）四电压比较器
U10四电压比较器是用来对输出变压器T5-T8电流取样信号的电压比较，⑴⑵⒁脚三个运放输出电平均连接到OZ960的9脚FB输入，作为对输出变压器T5-T8电流的监测和保护。

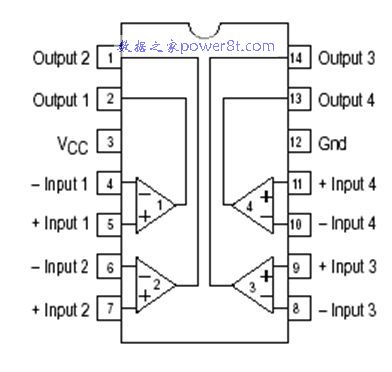

①、方框图如下：
②、脚位功能及电压：
引脚
符号
意义
电压
1
Output2
输出2
1.33V
2
Output1
输出1
1.33V
3
Vcc
电源
5V
4
-Input1
反相输入1
0.25V
5
+Input1
同相输入1
2.4V
6
-Input2
反相输入2
0.27V
7
+Input2
同相输入2
2.4V
8
-Input3
反相输入3
1.56V
9
+Input3
同相输入3
2.0V
10
-Input4
反相输入4
1.8V
11
+Input4
同相输入4
2.5V
12
GND
地
0
13
Output4
输出4
2.6V
14
Output3
输出3
1.33V
