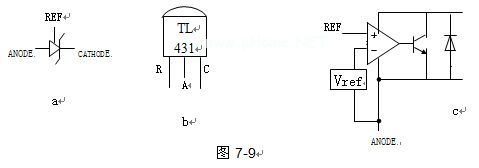

TL431是一个有良好热稳定性的三端可调分流基准源，它的输出电压用两个电阻就可以任意地设置为从Vref（2.5V）到36V范围内的任何值。下图a为该器件的符号，3个引出脚分别为：阴极（cathode）、阳极（anode）和参考端（Ref.）该集成块为3脚TO-92封装
引脚中英文及参数：


  说明：R的单位为KΩ，R+表示红笔接地，黑笔所测在线电阻，R-表示黑笔接地，红笔所测在线电阻。V 表示正常工作电压。
