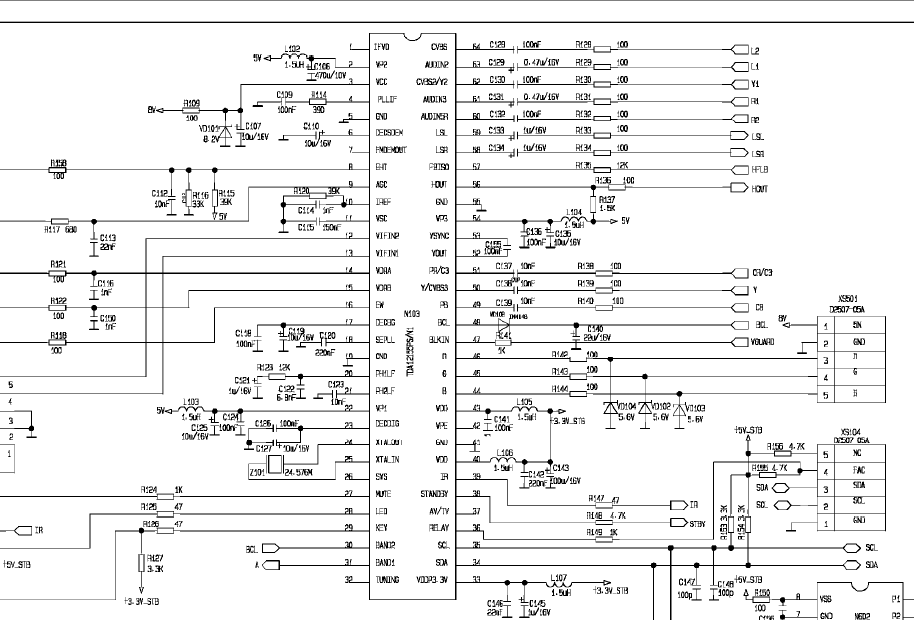

tda11135ps的资料
1.IFVO
2.VCC +5v
3.VCC +8v
4.PLLIF IF锁相环
5.GND 接地 0V
6.DECSDEM 声音解调去调耦合
7.FMDEMOUT FM输出
8.EHTO
9.AGCOUT
10.VSC
11.IREF
12.VIFIN2
13.VIFIN1
14.VDRA
15.VDRB
16.AVL/EW
17.DECBG
18.SEPLL
19.GND
20.PH1LF
21.PH2LF
22.VP1
23.DECDIG
24.XTALOUT 晶振24M
25.XTALIN 晶振24M
26.SYS
27.CHK3
28.CHK2
29.CHK1 按键
30.KEY
31.MUTE
32.LED
33.VDD 电源 +3.3V
34.SDA 数据线
35.SCL 时钟线
36.CONTROL2
37.CONTROL1 视频切换
38.STANDBY
39.IR 遥控接收信号
40.VDD 电源 +3.3V
41.GND 0V
42.VPE
43.VDD 电源 +3.3V
44.BOUT 蓝信号输出
45.GOUT 绿信号输出
46.ROUT 红信号输出
47.BLKIN 消隐电流输入
48.BCLIN
49.VB3
50.CVBS3/Y3 分量输入
51.CR3
52.YOUT
53.YSNC
54.VP3 电源 +5V
55.GND
56.HOUT 行激励信号输出
57.FBISO 行逆程脉冲
58.AUDOUT-R 音频右输出
59.AUDOUT-L 音频左输出
60.AUDIO1R 视频1右声道输入
61.AUDIO2R 视频2右声道输入
62.CVBS2
63.AUDIO2L 视频2左声道输入
64.AUDIO1L 视频1左声道输入
---------------------------
