海信变频空调KFR-3216G\BP外机不工作.自检为过压.欠压保护.不知怎么查.望高手指点
---------------------------------
在外机模块上有一个从300V经过3个电阻到地，第二电阻下面到CPU的电路。就是过欠压保护电路。空调供电正常的话，你就查查那几个电阻。
---------------------------------
先量一下到CPU检测电压的有多少电压!
---------------------------------
我也知道量一下电压呢，你知道正常时候的电压是多少吗？是CPU哪个脚啊，过欠压检测是利用什么样的电路结构啊？你知道吗？ / x% V) D% n' ?9 F5 n: I1 }
---------------------------------
过欠压保护电路，如果是高压检测的话，最容易坏的电阻是连接300v那个。如果是底压检测的话，虚焊的多。如果是光耦检测的话，你考虑一下光耦。
---------------------------------
& f, s. K+ o4 W! y 进CPU的电压应该是2.5V左右
---------------------------------
电压检测原理你懂的吧!
---------------------------------
2 W0 z; j3 Y. x; P# f, G 不好意思，我是新手，我真的不懂，麻烦你解释一下呢。 6 w7 f: s4 [! d( {' Q1 A5 R- ~" U. k 你从那里知道是2.5V的,海信的资料吗?1 H( l8 ^ ]$ F5 j3 i( | & o& p; w8 D: _ 0 |+ {1 W8 f. Y* X
---------------------------------
先学学弱电吧找找相关的理论资料充充电，再加上实践。马上就会好的。
---------------------------------
& g3 f1 E8 f# } 是直接在CPU上面量的电压- k% t: @2 l8 ?, l" x, K2 U# W
---------------------------------
如果我告诉你2.5V不对呢?你有什么疑义啊? 3 S; B/ g" O/ s' c4 e; q+ u, J . D8 `6 K2 X; K* C
---------------------------------
先学学弱电吧找找相关的理论资料充充电，再加上实践
---------------------------------
各位老大谁有图纸呀、
---------------------------------

各位老大谁有图纸呀、. u& I) F: Z9 T4 y& L  x yangxuyuan1008 发表于 2010-9-7 20:06
---------------------------------
顶楼上大家不要只说写无用的要具体的
---------------------------------
' t& }, f$ f) F, C( w- Y$ g# ^ 买一本<空调器维修笔记>就知道了
---------------------------------

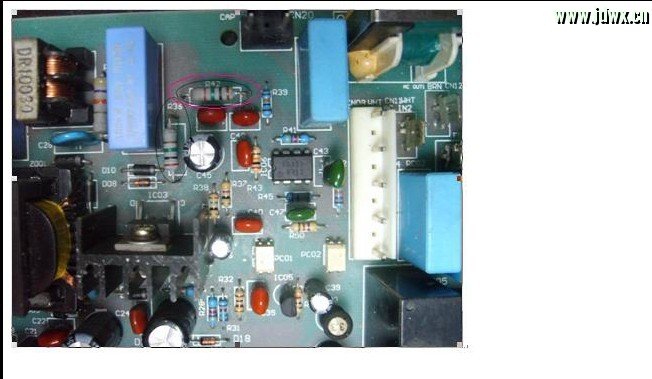

我前两天遇到的报过欠压保护，经查R42和R39阻值都正常更换IC06 KA331后故障排除
---------------------------------
学习中》
---------------------------------
高手
---------------------------------
" M/ q9 [4 W8 u  J' @  n+ x 你买了吗？ / U8 _& N' T3 ]( y% V
---------------------------------
- n( _; o  H* s1 ~- v) e 你买了吗？, g$ n7 F' s. h# I % U% v" Z! Y& \3 X
---------------------------------
) D3 h/ Y* A( N 我有啊
