大家好，我今天修一海信TPW4218的等离子彩电，有声音没有图象。拆机检查各路工作电压发现：VS=12V，VSET=0V，VA=65V，其他5V和3.3V电压正常。其中VS电压明显偏低，拔掉X，Y驱动板插头，测量VS电压上升到75V左右，VSET电压上升到85V左右，但还是不对，并且调整VS电位器该电压没有反应，稳压光偶1，2脚电压随电位器调节在0.6v以内变化，但3，4脚电压为6V左右不随调节变化，换光偶还是一样。顺光偶一直找到集成块H0406AX第6脚，检查该块外围没有发现异常。请各位兄弟指点一下，。
---------------------------------
看看是用的什么电源板？可以单独修电源呀．把电源板图片传来看看．
---------------------------------

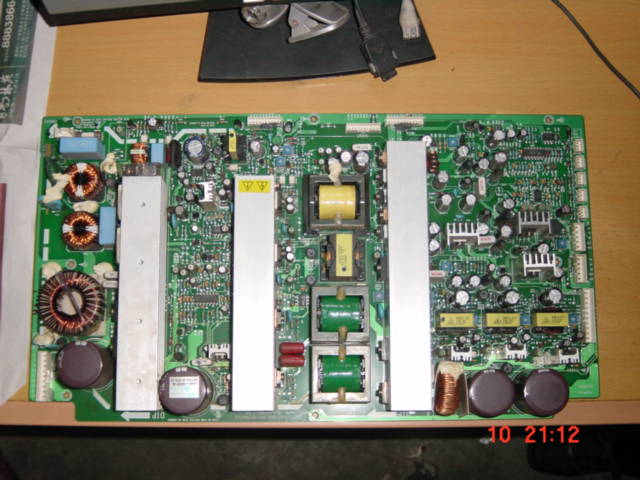

请兄弟们理解，我现在是维修而不是换板愿意指点的请说一下，。 DSC00250.JPG (60.05 KB)

---------------------------------

YD04的电源板,换掉两个电容就好了,你的问题的电压是VS启动电压启动不起来,换了就好了,我修的多台了.
---------------------------------
请查一下电容,此板易损C523 C524二个电容.
---------------------------------
昨晚一直修到半夜，终于修好因为无意间摸到了VS电源的两个开关管的散热片发现很热，感觉不正常，觉得有必要从这里下手，异常发热应该是电源过流或自激。断开VS的所有负载（直接拆掉滤波电容前的线圈即可），外接滤波电容通电测量该处电压能升到150V，但上升很缓慢，且带不起负载，短路稳压光偶12脚，输出电压基本没有变化（正常的话应该失控上升），说明电源次级应该没有问题。该故障应该从初级侧下手。开关管过热的原因现在已经可以排除过流的可能，初步判断是自激引起，应该在振荡电路。检修振荡电路应该先从阻容元件着手，用数字表在路测量这一片的电阻没有发现异常，下一步检查电容，电容就那几个（C148，C236，C523，C524），在路不好测量，只有拆下，结果发现C523，C524（0.22UF）没有一点容量了，更换了这两个电容VS电压恢复了正常的87V，其他VSET电压也都正常。另外说一声VA电压是另外一路电源输出的，与VS电源没有关系，与5楼段师傅说的有出入。修完睡了个好觉，一直睡到今天中午来发帖，才看到兄弟们指点，再次感谢
---------------------------------
有高手哦! :) :) :) :) :) :) :) :) :) :) :) :) :) :) !
---------------------------------
这是通病的
---------------------------------
学习
