创维ＣＴＶ８２９９彩电伴音功放块的代换
2002年,第41期,类别:彩电维修

该机用户在雷雨天收看而造成三无故障。经检修后图像恢复正常，可伴音仅机壳顶部的超重低音箱有声，而两侧主扬声器无声。

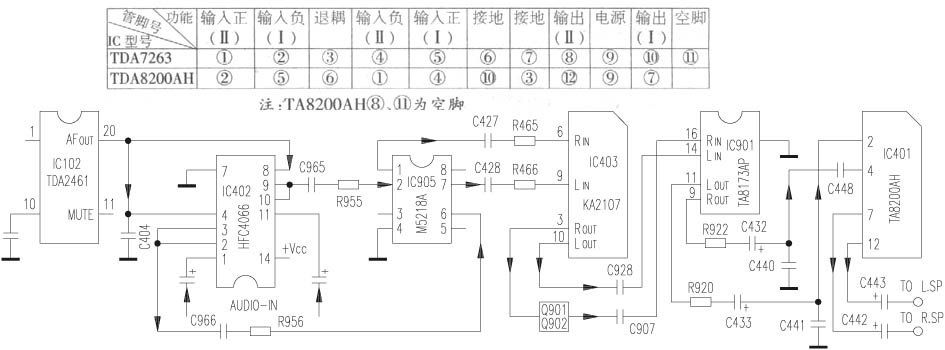

依该机所附电原理图绘出其音频信号流程简图（见附图），由图可见，该机音频信号流程环节较多，比较复杂。在检修中发现，音频信号从环绕声处理电路ＩＣ９０１（ＴＡ８１７３ＡＰ）{9}、{11}脚出来后，并未送至功放块ＩＣ４０１（ＴＡ８２００ＡＨ）{4}、{2}脚，而是送入ＩＣ４０１{1}、{5}脚，且其输出信号亦并非为ＩＣ４０１{7}、{11}脚，而是{10}、{8}脚，难道原接法有误？但从检测结果来看，音频交流信号确已送至ＩＣ４０１，故怀疑ＩＣ４０１损坏。检查其各脚均无虚焊，铜箔无断裂现象，电源电压亦正常，手握改刀金属部分碰触ＩＣ４０１信号输入端，扬声器无*扰声，判定ＩＣ４０１被击坏。关机拆下ＩＣ４０１观察，原来音频功放块是ＴＤＡ７２６３，可见实物与图标不符。查资料可知，两者管脚数及功能均不同，ＴＡ８２００ＡＨ为单列１２脚，ＴＤＡ７２６３为单列１１脚（见附表）。由于现仅有ＴＡ８２００ＡＨ功放块，于是用细软导线对照附表连接，复查无误后开机，故障排除。另据资料介绍可用ＴＤＡ２００９直接代换ＴＤＡ７２６３。
