根据液晶显示器的显示原理推断，伴音正常，屏幕呈白板状．此故障应该是液晶屏内信号电极丢失工作电压造成的，致使液晶屏完全处于透光状态，所以整个屏幕呈现白色光栅。

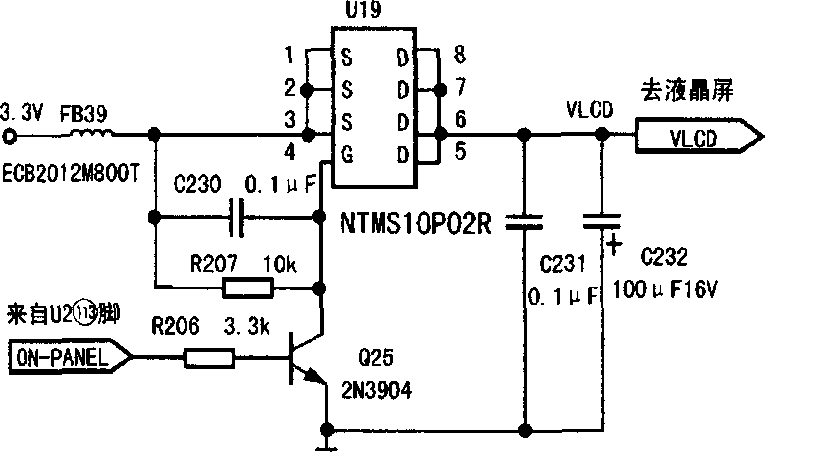

格式变换处理块U3输出的上屏信号(行场同步信号、液晶屏使能信号、像素时钟信号、数字基色信号)及液晶屏供电经插座J22进入液晶屏，向液晶屏供电及驱动液晶屏显示图像。测J22 38~40脚供电端，该机采用三星屏，其供电电压应为3．3v，实测为ov，证明液晶屏供电电压已丢失。液晶屏供电电路如图9所示，3．3V电压经FB39送到复合管U19的①~③脚源极S，在④脚栅极G的控制下从其⑤~⑧脚漏极D输出。

图中，当液晶电视处于正常工作状态时，从超级单片U2@脚送来高电平2．8V，经R206加到控制管Q25 b极，Q25饱和，U19栅极G为0V，其漏极D输出3.3V加到液晶屏；当液晶电视接收到待机指令时，从u2 113脚送来低电平0V，Q25截止，U19栅极G为高电平3．3V，其漏极D无电压。

测U19漏极D无3．3V电压，源极S电压为3．3V，栅极G电压为3．3V，表明U19已截止；再测R206左端电压为2．8V，说明CPU已输出开机指令。测Q25 b极电压为0V，R206右端电压也为2．8V。用放大镜仔细观察，发现Q25 b极处虚焊，重新焊好后试机，屏幕出现图像。

本例故障充分体现了液晶电视的成像原理,即液晶屏内部液晶被充电时,其分子呈一字形排列,入射光线可以顺利地通过液晶,但无法通过偏光板，所以屏幕无法显示光栅,当液晶屏内部电极失去驱动信号而不能对液晶进行充电时。液晶分子呈扭曲型排列，入射光线被扭转90度入射光线可以通过偏光板，屏幕可以显示光栅。
