创维２９３９彩电开机呈蓝屏的检修
2003年,第8期,类别:彩电维修

　　一台创维ＣＴＶ－２９３９彩电开机时呈蓝屏，按遥控器按键和面板按键均失灵，但面板红色指示灯亮。

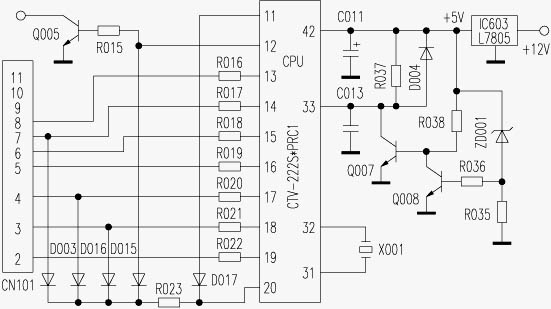

　　开机有蓝屏出现，说明开关缭吹缏贰⑿谐∩璧缏贰⑹臃诺缏泛拖韵窆艿缏坊菊＃欢？亍⑹挚鼐Я椋χ氐悴椋茫校占捌渫馕У缏贰８没茫校招秃盼茫裕郑玻玻玻?ＰＲＣ１，是ＣＴＶ－２２２Ｓ的改进型，多了自动搜索存台和强制无信号蓝背景功能，如ＣＰＵ异常就会出现蓝屏，主要原因有：（１）ＣＰＵ电源（５Ｖ）异常；（２）主时钟振荡电路异常；（３）复位电路异常；（４）按键扫描矩阵电路异常；（５）ＣＰＵ本身不良。相关电路见附图。
　　用数字表测ＣＰＵ{42}脚电源电压为５Ｖ正常；{31}、{32}脚主时钟晶振电压分别为２．３９Ｖ、２．０４Ｖ，与正常值基本相符，试换一正品１０ＭＨｚ晶振，故障依旧；测{33}脚复位端瞬间电压有０．０２～５Ｖ的变化，由于复位电压变化较快，用万用表很难准确测量，故用一只３．６ｋΩ电阻一端接ＣＰＵ{33}脚，一端瞬间碰地强行复位，结果出现待机现象，按面板按键无反应，按遥控器上任意键均能二次开机，根据这一特征判断，遥控器、遥控接收电路正常，ＣＰＵ及上述三处电路也正常，故障点可能在按键扫描矩阵电路。
　　测ＣＰＵ{10}～{20}脚电压，发现{10}脚（强制无信号蓝屏景）电压为１．３４Ｖ，{11}脚（ＶＴＲ时间常数）电压为０．１４Ｖ，{14}脚电压为１．５８Ｖ，{18}脚电压为１．５６Ｖ，{20}脚（系统控制）电压为０．８２Ｖ，与正常值（正常值见附表）相比相差太多，怀疑面板按键内部短路。拔下*头ＣＮ１０１，再测这几脚电压不变，检测开关二极管Ｄ００３、Ｄ０１３、Ｄ０１５、Ｄ０１６、Ｄ０１７，发现Ｄ０１３正反阻值均为１．２ｋΩ。更换Ｄ０１３，*好ＣＮ１０１开机，故障排除。
