创维ＣＴＶ８１４８彩电黑屏故障的检修
2002年,第41期,类别:彩电维修

　　开机屏幕无光栅、无伴音，但有字符显示，且电源指示红灯亮。
　　在收看电视信号时，亮度和对比度调至最大位置有暗淡光栅（无噪波点）；处于自动搜索状态时，字符显示和波段转换显示正常，但不存台（频道号不递增）且无伴音；由ＡＶ端输入ＶＣＤ信号时，ＡＶ／ＴＶ转换显示正常，但无图像，无伴音；本机按键和遥控功能*作正常（有相应的字符显示）。
　　根据红灯亮、有字符显示和各功能键*作显示正常分析，说明电源电路、行场扫描电路、显像管供电电路、末级视放电路和遥控电路工作均正常。而屏幕无光栅、无伴音，说明解码电路和伴音通道工作不正常；自动搜索时不存台、无伴音，说明ＣＰＵＩＣ００１（Ｎ３４３００４Ｎ４－０１２ＳＰ）{39}脚无行同步脉冲输入或{8}脚无ＡＦＴ控制信号，因无行同步脉冲输入而处于消音状态；由ＡＶ端输入ＶＣＤ信号时无图像、无伴音，说明ＡＶ转换电路存在故障。综上所述，故障部位多在ＩＣ１０１（ＴＤＡ８２２２）中放电路，重点检查ＩＣ１０１各脚电压及其外围电路。

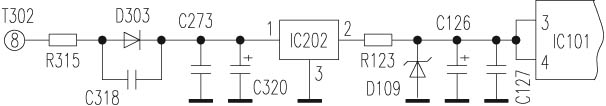

　　测ＩＣ１０１{3}、{4}脚供电电压为０Ｖ，而正常值应为８．５Ｖ。如附图所示，该供电电源由行输出变压器Ｔ３０２{8}脚输出的行逆程脉冲，经Ｒ３１５限流、Ｄ３０３整流、Ｃ３２０滤波产生＋１６Ｖ左右的直流电压，经三端稳压块ＩＣ２０２（Ｌ７８１２ＣＶ）稳压输出＋１２Ｖ，再由Ｒ１２３限流，Ｄ１０９稳压提供。
　　经检测，稳压二极管Ｄ１０９击穿短路，更换Ｄ１０９后测供电电压为＋８Ｖ，但故障仍不变。测量ＩＣ１０１各脚的电压与正常值比较，偏差较大，怀疑ＩＣ１０１损坏。更换ＩＣ１０１后，光栅正常，收看电视信号时有图像而无伴音，自动搜索能存台，由ＡＶ端输入ＶＣＤ信号图像及伴音正常。测ＩＣ１０１{15}脚（静音控制）电压与正常值比较，明显偏低，测三极管Ｑ１１０ｃ、ｅ极短路，致使送至ＩＣ１０１{15}脚的行同步脉冲对地短路出现“误静音”故障，更换Ｑ１１０后伴音恢复正常。
