[PS2]袖珍(7000型)防烧机法

发布日期：2013-2-2 10:05:07 作者：出处：浏览：4491 人次【大中小】

索尼在11月3日发售了家用游戏机PlayStation2的新机型“SCPH-70000”，就是我们说的70000型PS2，而在欧美方面效仿之前大获成功的PSOne，这种新型PS2被命名为PSTwo。由于PSTwo非常小巧，所以也被称为“袖珍型PS2”

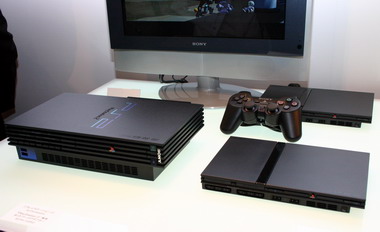

与原型PS2的比较

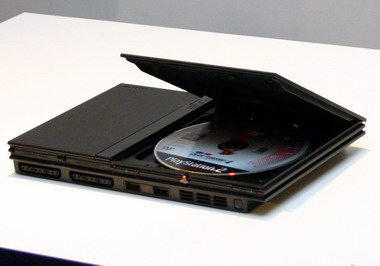

光盘改用掀盖式
　　新的PS2尺寸为230×28×152mm，重量越900g。体积只相当于之前机型的1/4（约23%），重量约一半（约45%），实现了大幅度轻薄化。由于设计变轻薄了，所以光盘的*入由原来的托盘方式变成了PS那样的上开式。

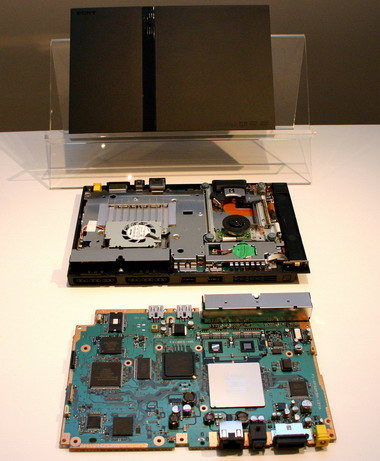

前面的是普通PS2的主板，新PS2主板要小很多
　　PSTwo的轻巧外形非常引人注目，以致于一发售就非常热销，索尼似乎又能悠闲的数钱了。不过事情没这么简单，日前几间外国网站表示PStwo故障率高达5%，更有一部分玩家表示这批有故障的PStwo表现为开机通电出现Playstation2标志后就停住没任何反应。索尼官方暂时未对该问题作出回应。　　那么究竟是什么原因导致这样呢？在索尼官方没有给出解决办法前，那些卖了PSTwo的玩家们就这么束手待毙么？
　　从来就没有什么救世主，也不*神仙皇帝，要创造人类的幸福，全*我们自己！下面我们就来看看，国外的PS2直读芯片研制小组给出的解决办法。
　　和以前的V9/V10机器一样，这次V12（PSTwo）同样也遇到了烧机的问题。根据Matrix小组的研究（该小组就是Matrix Infinity改机芯片的研制小组），他们提供了一个简单的延长光头寿命的解决办法。同时，Matrix小组声明，这并不是最后的解决办法，因为考虑到可能会有其他的原因。例如：不同批次的PSTwo的质量差别或者光头本身的质量问题。

超高集成度的主电路板
烧机问题的简要描述：
　　PSTwo的光头的“寻迹线圈和聚焦线圈”主要是*LA6508芯片驱动的（这个芯片大家应该很熟悉了，特别是曾经烧过机的5000X系列。这次SONY同样把LA6508运用到了最新的PSTwo-7W系列上）。LA6508自身又是在PS2（PSTwo）的CD/DVD控制单元的控制下实现对光头“寻迹线圈和聚焦线圈”的控制。某些情况下，“寻迹线圈和聚焦线圈”上的电压会上升到一个很危险的高度，而可能造成的结果就是：
烧毁光头烧毁PS2的供电单元
以上两者同时发生

光驱部分
　　通常在V9的机器上我们解决以上问题的方法就是将接入“寻迹线圈和聚焦线圈”的12V电源改接成5V（罗密欧法）。但是对于V12的PS2（PSTwo），这一方法已经无法实现了，那么我们接着往下看。
　　下面让我们来看看未改机的PSTwo上的电压变化图：

全新未改机PSTwo（V12）电压变化图
以下是Matrix小组提供的解决办法（Matrix-FIX法）：

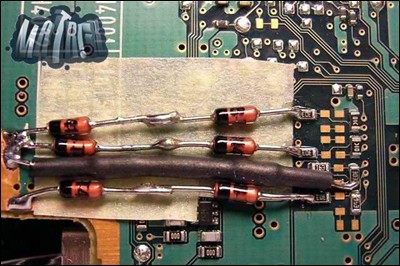

　　既然，我们已经知道PSTwo的电源驱动芯片的主要作用的是输出放大电压，而这个电压又是PS CD/DVD控制单元的输出电压的一部分，因此我们只要控制PS2 CD/DVD控制单元LA6508的输出电压就可以控制“寻迹线圈和聚焦线圈”上的电压。　　要调整PS2 CD/DVD控制单元LA6508的输出电压，我们只要按照下图的方法用1N4148二极管接地线就可以实现，按该方法可以使输出电压调整为1.2V。

图示说明：
红色长方形——寻迹单元红色圆圈———寻迹线圈绿色长方形——聚焦单元
绿色圆圈———聚焦线圈
注意：改装过程中一定要注意监测“寻迹线圈和聚焦线圈”上各自的电阻，一般为5欧姆左右。
　　以下是改装后的聚焦线圈和寻迹线圈上的电压变化：

寻迹线圈在修改前

寻迹线圈在修改后

聚焦线圈在修改前

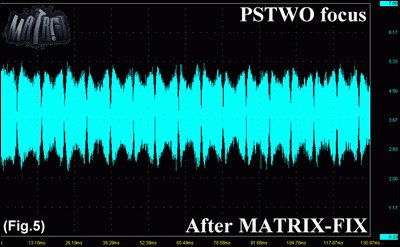

聚焦线圈在修改后

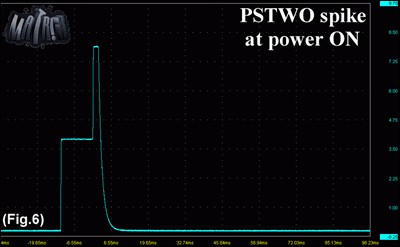

　　本次改装中唯一的问题是：PSTwo的启动电压。虽然该电压与PS CD/DVD控制单元的输出电压无关，但却是由电源驱动芯片自身在PSTwo启动过程中产生的。如图：

　　至此，已经完成了全部改装而降级了PSTwo烧机的改装。
以下是上文发表之后部分PSTwo用户的自己研究的解决方法，但是Matrix小组建议大家谨慎行事，因为这种方法Matrix小组还在测试中，还没有被证明安全有效。

　　只要在图中所示的2红2绿电阻上各并联一个30K的电阻（共4个30K电阻）即可使寻迹电压降低25%。更多具体信息大家可以上Matrix小组主页看看
免责声明：拆机改造存在重大风险，本站不提倡玩家自行拆机。本站对自行拆机所引起的不良后果概不负责。
