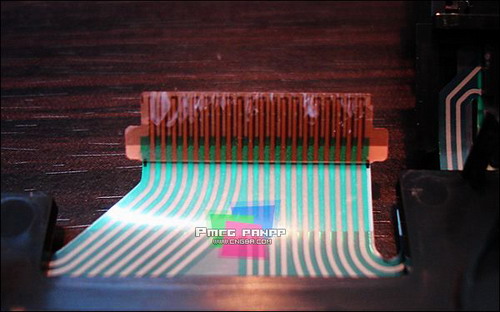

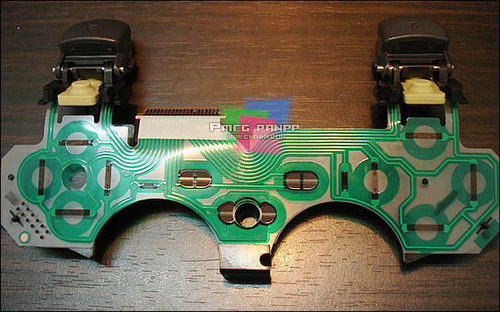

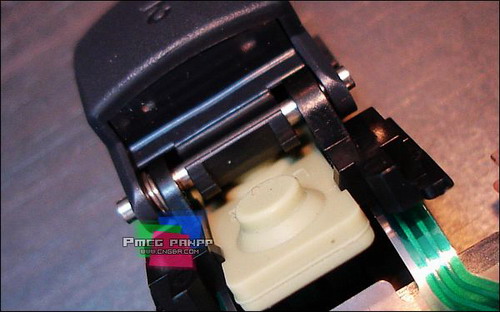

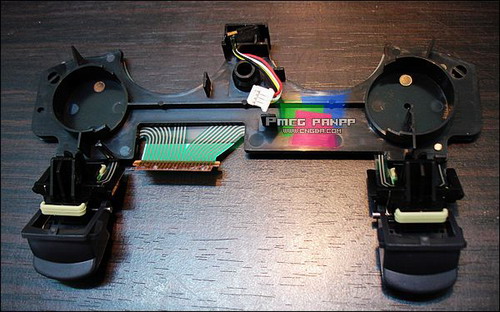

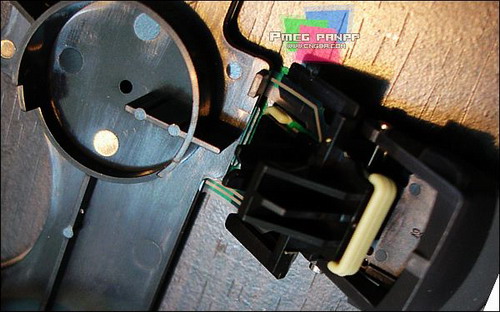

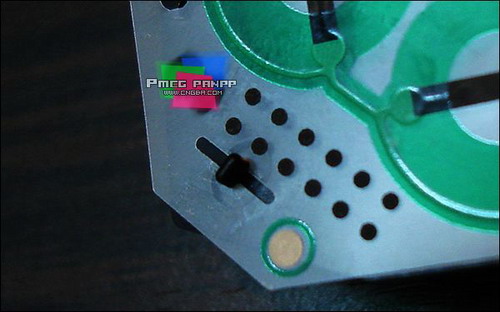

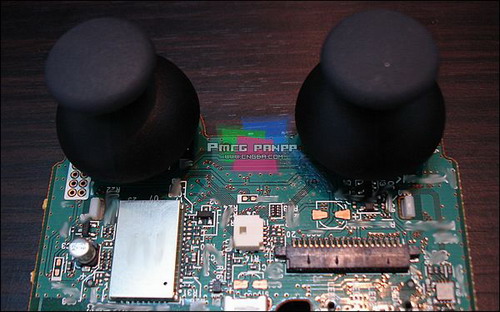

游戏 - 家用机游戏 - PS3 - PS3使用 - 浏览游戏 索尼PS3无线手柄拆解图 发布日期：2013-2-14 9:37:32 作者： 出处： 浏览：10844 人次 【大 中 小】 让我们再把目光放到手柄的核心上来，经过观察，整块集成电路板是通过两个数据排线和装有L、R键的键盘控制模块相连的。先来看键盘控制模块，该模块是由一个塑料支撑底板和一片印刷电路膜片组成的，印刷电路膜片通过支撑板上的两个小扣具与底板接合。绿色集成电路膜上的排线是用来将方向键、动作键等按键指令传输至主控制芯片。而另一条带有红、白、黄、黑电线的排线则是将位为手柄上方的蓝牙发射器信号传输给主控制芯片（个人推断）。拔掉这两根排线，两者就完全分离了。这下我们终于可以看到集成电路板另一面的庐山真面目了~这里我们可以看到在前面被我推测为蓝牙控制芯片的位置，这好是连接顶部蓝牙发射装置排线的插口。 分离后的键盘控制模块 键盘控制模块背面写真 数据排线，端口上白白的东西是润滑剂，可以使排线较易插入主板插槽 固定印刷电路膜片的小扣具 L1键下的“秘密” R2键下的“秘密” 集成电路板的另一面，左边那块银色金属盖上印有ALPS 共有10条游戏 页次：9/10 分页： 9 7 1 2 3 4 5 6 7 8 9 10 8 : 发布人：----- 【大 中 小】·【推荐好友】·【打印】·【顶部】 相关游戏 [PS3使用] ·索尼PS3无线手柄拆解图 2013-02-14 相关评论    系统暂时关闭评论功能！
