原装日本三菱PRO710显示器故障(请各位师傅帮帮忙,放了几年决定重新修好它)现已修好-电脑-数据之家

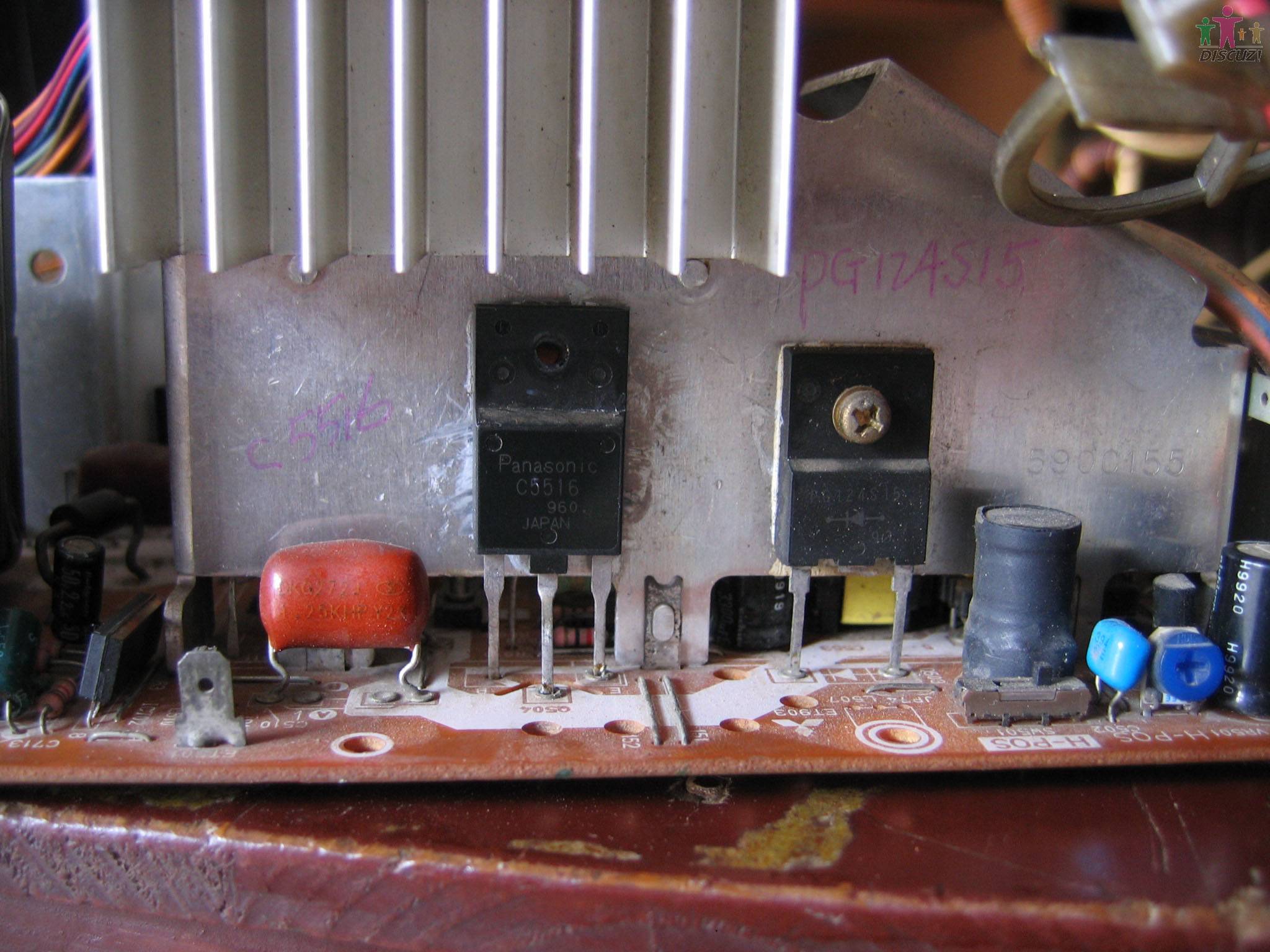

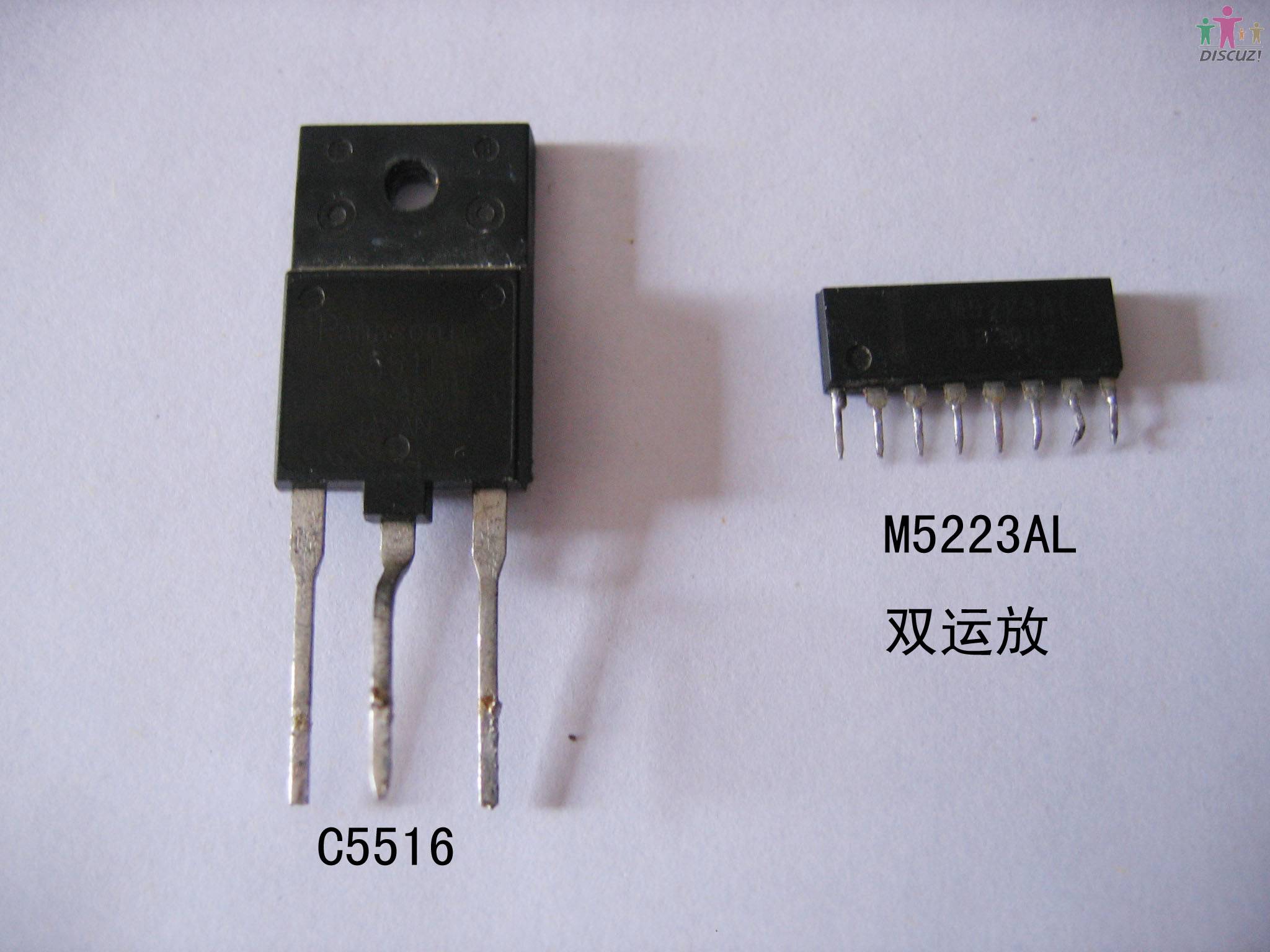

一台原装三菱PRO710显示器,原来正常使用,后来高压包帽处和管座经常打火, 最后一次出现"啪"的一声巨响就不能显示了,电源指示灯亮,但没有高压声音. 并出现"嗒嗒"声(很小的声音),拆开显示器检查,没有发现原件烧毁和损坏?因我对显示器电路不太了解,恳请各位师傅帮帮忙,此机的行管是C5516(松下)我用万用表测量:红表笔接B,黑表笔接C,有72.5KΩ ,红表笔接B黑表笔接E,有140.5KΩ 电阻,请问行管有问题吗?.还有就是高压包旁边有个双运放集成M5223AL,用万用表检测只有电源输入8脚和地4脚之间有0.5KΩ 的电阻,其它脚的电阻都是无限大, 请问是不是损坏了?我是焊开了测的.高压包和显像管座换了新的与之前没有变化 IMG_0680 拷贝.jpg (200.57 KB)

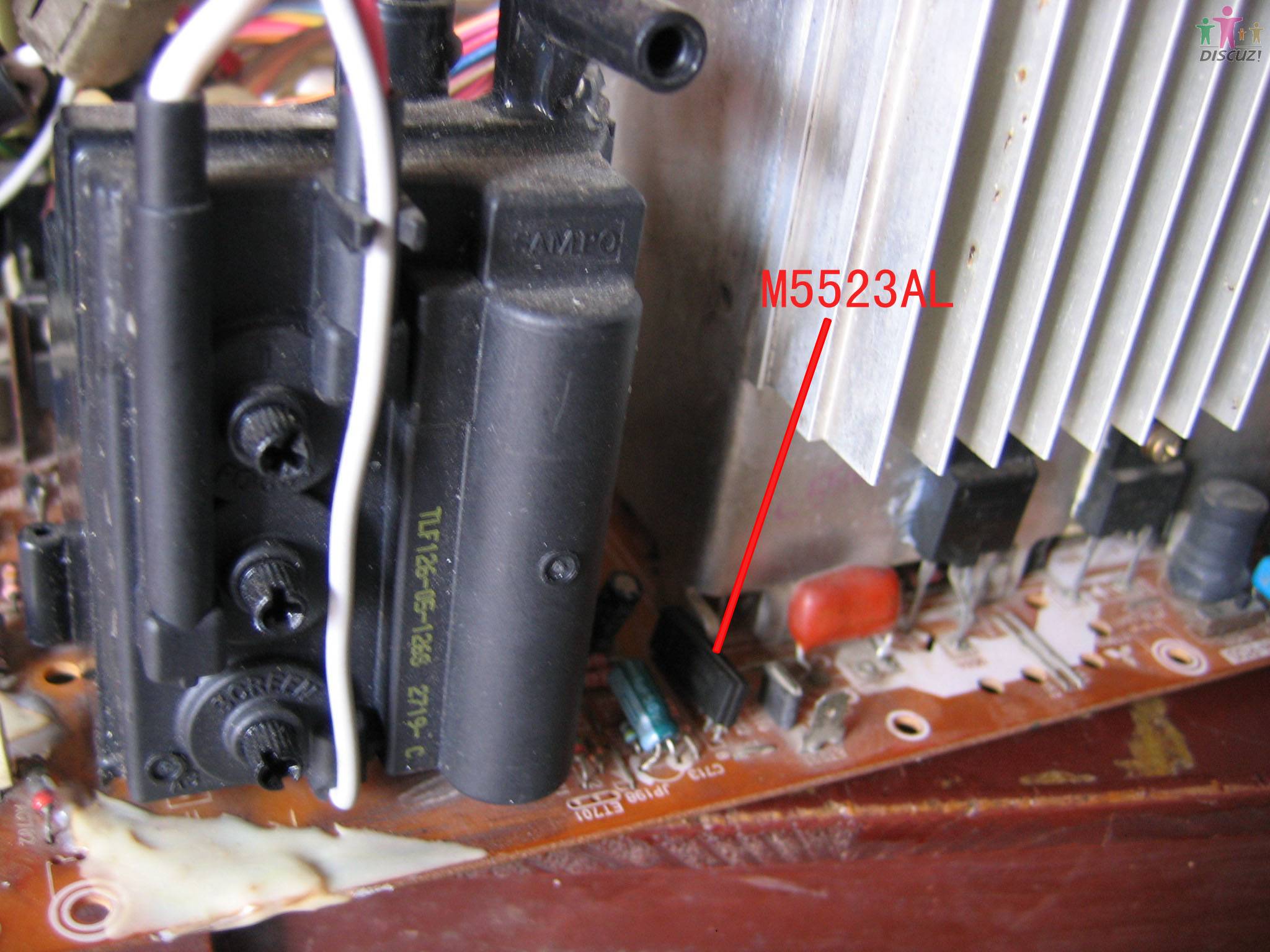

IMG_0685 拷贝.jpg (265.38 KB)


---------------------------------
补充:双运放M5223AL8脚(电源输入)和4脚(地脚)正反向电阻都一样:是0.53KΩ. 其它脚无限大.有谁知道M5223AL各脚的正常电阻值.不胜感激.因为没有该显示器的电路图,只好盲猫抓老鼠了.
---------------------------------
M5223AL已购回,经对比检测,原来板上的M5223的确是击穿了,现在我检查线路上还没有其他元件损坏,再装上新的M5223AL试机.
---------------------------------
行管如果是拆下测量 , 是坏的了 .
---------------------------------
装上M5223AL后,检查全部线路,开机调整高压包电压能正常显示了,以为修好了,但现在又出现一个新问题 ,就是有时不能启动,电源指示灯绿灯长亮,没有高压,发出断续的"唧唧"声,用手指压一下尾板,竟然又可以启动显示,"唧唧"声消失.开始我以为是尾板虚焊,拆开全部重新补焊,管座已经换新的,还是一样,有时不能启动, 压一下尾板它又可以启动,真搞不明白是什么问题造成的.请各位师傅提供意见,
---------------------------------
行管没有坏啊,因为我换上M5223后能正常显示了
---------------------------------
经过详细检查,问题还是出在虚焊上,是尾板视放集成有一个脚虚焊造成的,因为以前曾经补焊过此集成,没有注意到再次脱焊.不过现在还有一点小问题就是刚开机会模糊,过10分钟才能清析. 按理显像管刚用三年,应该不会老化(管座和高压包都换过新的),搞不明白
---------------------------------
过10分钟才能清析会不会是管座受潮了呢？
---------------------------------
管座质量有问题再换一个
