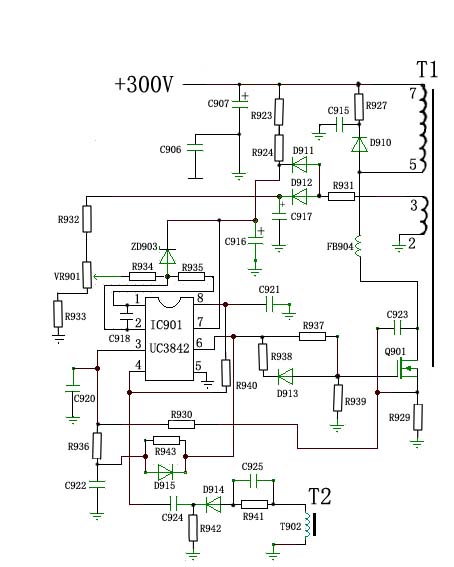

彩显UC3842电源常见故障的快速检修技巧　在大多数彩色显示器中，均采用以UC3842为振荡电路的他激式开关电源。现将该电路常见故障作简要说明，以供维修时参考。首先将显示器与主机连接好，加电后开机，若显示器电源指示灯不亮或闪烁，则均有可能为电源故障，应首先检查电源，可按以下几种情况讨论。一、保险丝烧断　该故障一般发生在开关变压器初级之前，常见的故障如下。 1、整流桥某一臂反向电阻较小或短路。 2、 150U F／400V滤波电容漏电或击穿。一般能发现电容爆裂或漏液。 3、场效应管击穿。测电源场效应管D、S极短路，同时能发现UC3842爆裂，场管的s极电阻（一般为0.39Ω）和G极电阻（一般为22Ω）烧裂或烧黑。有的在场效应管的G极与地之间接一稳压二极管，这时也会被击穿。 4、并联在场效应管D、S极上的电容（一般为470PF／1KV）击穿短路。一般能发现该电容爆裂。故障还有可能损坏场效应S极电阻（0.39Ω）和UC3842集成电路。 5、消磁电阻烧坏短路。将消磁电阻取下后摇晃几下可听到“咔咔”声。只要测整流桥各臂无短路或反向电阻变小，场效应管D、S极之间无短路，150uF／400V滤波电容无漏液爆裂短路现象，就可断定是消磁电阻损坏。　　　　　　　　　　　　二、保险丝未断，但电源无输出此故障可能为电源本身故障，也可能是负载出现故障，可分以下几种情况讨论。 1、开机后测150UF／400V滤波电容两端无300V直流电压，该故障为150uf／400V滤波电容之前的电路有开路，包括电源开关损坏而不通。 2、开机后测150uF／400V滤波电容有300V直流电压，且关机后能长时间保持不变，此故障一般为启动电阻开路。由于150uF／400V滤波电容两端有300V电压且无放电回路，因此维修时切记先放电再检查，避免电击危险。 3、开机后测150uF／400V滤波电容两端有300V直流电压，但关机后很快消失，此时说明启动电阻己损坏，常出现的故障有：（1）开关变压器次级各路整流二极管有短路，此时测UC3842⑦脚约有12V电压且波动。（2） UC3842损坏或其外围元件有损坏。此时UC3842⑦脚有大于12V电压但不波动，测开关变压器次级各路整流二极管无短路，行输出管C、E极无短路。（3）行输出管击穿短路或逆程二极管、逆程电容击穿短路。此时测行输出管的c、e 极短路。应该特别注意的是：行输出管击穿时，不要急于更换行管试机，而应该去掉己损坏的行输出管后接假负载，测电源电压是否偏高。若偏高，说明行输出管击穿是因为电源电压偏高造成的，必须先修好电源再更换行输出管试机。电源电压偏高的原因有两个：一是电源中输出电压调整电位器接触不良：二是UC3842②脚取样电路中的滤波电容失效。当电源正常后，更换行输出管并测行输出电流是否过大，若过大，还应检查行激励和行输出是否有故障。例1． ELLRE438H显示器开机后指示灯不亮。检修：首先检查保险丝末断，测150uF／400V滤波电容两端有300V电压，测场效应管D极有300V电压，测UC3842⑦脚无17V电压。关机后测300V电压长时间保持不变，可断定启动电阻开路。检查发现电阻R007（47KΩ）己开路，更换后修复。例2．方正FZ450－FA显示器开机“吱吱”叫。检修：测UC3842的⑦脚电压约13V且波动，故障可能在开关变压器次级各路整流二极管或行输出电路。测各路整流二极管无短路，测行输出管c、e极短路。将其拆下，经测量没损坏。查行电路中的阻尼二极管D1己短路。将D1更换后试机，图像出现，但行幅过大，调整行幅无效。检查行幅调整电路Q706/Q705/Q702,　　　发现Q706（B694）、Q705（C1815）己击穿。将Q706更换为TIP32C，Q705同型号更换，试机一切正常。例3．EMC－ND484F显示器开后机电源指示灯不亮。检修：查电源保险丝己断，测整流桥无损坏，测场效应管D、S极短路，并发现并联在场效应管D、S极上的电容（470pF／1KV）有裂口，取下后再测D、S极正常，更换该电容和保险丝试机，电源指示灯闪烁，无光栅，测行输出管无短路，开关变压器次级各路中整流二极管无损坏，估计上述电容损坏时烧坏UC3842。更换UC3842，试机一切正常。例4．COMPAQ427P显示器无光栅，电源指示灯闪烁。检修：参照图2，检查行输出管后加假负载，开机测行供电电压为135V且慢慢下降。行供电电压偏高，怀疑UC3842的②脚取样电路中滤波电容C808失效。代换后试机，电压正常。将行输出管更换试机，正常。例5．清华同方5E显示器开机后指示灯不亮。检修：直观检查保险丝完好，其它未发现异常。测行输出管Q403（TT2076）c、e极短路，将其拆下测量，确认己击穿。带假负载，测行供电电压为86V，正常。更换行输出管，测电流为0.67A，正常。故障修复。例6．AST SVGA彩色显示器，联机后无显示。检修：检查发现场振荡芯片TDA1675有裂纹烧坏，换上一片新购TDA1675后开机，电源输出的+15V滤波电容烧坏。去掉电源输出整流二极管(+15V)，开机测+85V电压为250V，且电源过流保护很快动作。关机后用万用表RX10Ω挡测SG3842的⑤脚与②脚间直流电阻为300Ω，正常值应为700Ω左右，故初步判断UC3842损坏，使供给场振荡的电压过高，烧坏场振芯片TDA1675，使机器停振。更换一只新的UC3842，并换上好的+15V滤波电容及整流二极管，开机测试，故障排除。例7．Compeq彩色显示器加电后，工作指示灯不亮，荧光屏无光栅。检修：首先检查保险丝管、开关管Q1、推动管Q4均工作正常，断开R217，加电测D6负极电压为0V，正常值应为85V，说明故障出在开关电源。用示波器测量IC集成块①脚无输出波形。测量整流输出端电压为300V正常；再测其⑦脚电压为8V，正常值为+17V。故判断芯片UC3842损坏，换上好的芯片后，故障排除。 [modreply=,水晶,时间：2005-8-25 02:37]总结得很好希望李编辑把更多的好文章发过来，让大家来学习、提高在此代表会员们向李编辑表示感谢[/modreply]
---------------------------------

---------------------------------
重庆李永芳网友，你好你的主题文章总结得很好，值得拜读和收藏，啦不过，如果将电源输出高、电源输出低和电源输出波动这三种情况也总结出来，那此文的价值将更高。
---------------------------------
你的文章写的真棒，你能再帮我分析一下我的显示器故障原因吗，请给指一条一个方向。问：美格796fd2二次电压有210v、79v、16v它们之间有什么关系吗？相互间有影响吗，与一次电源有关吗？我有一台美格796fd2，接电后，开不了机，按电源开关没用，指示也不亮，但有“哒、哒、哒、哒、哒”的继电器（jzc 42）接触、断开声，二次电压全无，应先查那一路，行管是好的；取下继电器（jzc 42）后，有开关变压器有输出400v，但整流后的电压，16v、79v、210v均无。
---------------------------------
很明显，开关电源没起振啊？按上文中的有关思路去查一下吧。不行，我再帮你。好吗？这两天有点忙。绘制电路图。过两天时，你的彩显已修好呵呵。
---------------------------------
修好没有啊？发上来大家帮你分析一下啊。
---------------------------------
重庆李永芳网友，你好您关心，还是没有修好，请问高手，从那下手。美格796fd2故障现象：接电后，开不了机，按电源开关没用，指示也不亮，但有“哒、哒、哒、哒、哒”的继电器（jzc 42）接触、断开声，二次电压全无，行管是好的；取下继电器（jzc 42）后，开关变压器有输出400v，但整流后的电压，16v、79v、210v均无。3842的7脚电压在13—14间抖动，
---------------------------------
总结得很全面，对我们以后维修显示器有很大的帮助。你
---------------------------------
写的很好，我修一台康柏S7500显示器，无显示，指示灯不亮。开机检测一次电源为21V，视放电源为35V，很明显输出电压低，断开行，还是低，查次级无短路。3842的7脚15V，6脚1.5V（正常3V），8脚0.9V（正常5V）。1.2.3脚电压为0.7V，后查出1脚外接的二极管机穿，更换后6.7.8.脚分别为3V，16V，5V。1.2.3.脚分别为3.5V，3.5V，3.5V次机各路也正常。机器修复。
---------------------------------
本人在检修38厘米彩显时，发现开机三无，机内有嗒嗒声，断开行电路时电源工作，电压正常，行管是TT2076由于没有电路图，所以无从下手望提供。先谢
---------------------------------
300V电压很快消失,说明起动已损坏.不懂?
---------------------------------
如果可以正常开机但马上关机又马上开机就开不了机了.但把300V放电又可以正常开机那是怎么回事呢?
