讨论：关于康佳F2109C不定时黑屏？由于是在保修时期，采用OM8838 和维修人员一起经历了三次了一：将尾板和场IC加焊    故障仍旧二：换三个视放管          故障仍旧三：换管座、加速级滤波电解，将CPU的6MHZ晶振换成8MHZ，将复位电压的C626  16v10uf换成50v47uf，现在试机中，但是现在遥控器不起作用/ 有没有其它的方法彻底的解决呢？
---------------------------------
遥控器不起作用是因为你将晶振换了不同的型号
---------------------------------
将消亮点三极管更换即可
---------------------------------
说的对，换掉2482就行，可用C2229代替。
---------------------------------
F2109C的消亮点三极管在那里呀？我怎么没有看见呀？是什么编号呢？
---------------------------------
曾，如果换成8MHZ的晶振是因为维修员问了本地服务公司的，最主要的是试一下，可以不可以不再换回6MHZ的，可以将遥控器改吗？
---------------------------------
F2109C的消亮点三极管是V341  2SA1013可以用N管替换吗？
---------------------------------
哈哈，现在换回去原来的6MHZ晶振之后，现在又出现了故障哟怎么办呀？哈哈，厂家维修人员都觉得有点不耐烦了哟
---------------------------------
注意代换VD509
---------------------------------
VD509是尾板上的8.2v稳压管哟，好的，等那维修员一起去看看那个零件
---------------------------------
CRT不良
---------------------------------
这样下去CPU和解码都要更换了吗？请问这是机型的设计问题还是什么问题呀？
---------------------------------
浪大哥；    此机的故障是不定时黑屏，还是不定时关机？可能要改电路。
---------------------------------
如果准确的来说是不定时关机比较合适哟，因为在黑屏过后就一直黑屏了哟，YI，照逻辑我就有错误了/ 应该是不定时关机哟，我想应该是这样才对了，因为不定时黑屏再也不会亮起来，需要二次看机才能够正常哟，你说的有道理哟，我再研究一下线路图看看， F2109C的保护电路有多少种呀
---------------------------------
xinyanglu 怎么改呢？现在故障仍旧，KONKA维修员也说需要改线路哟，能够说一下吗？
---------------------------------
　<来源：康佳论坛技术专区》 Re. 关于F2109C 此故障在我处也出现过多例（有一年了）。经排查，故障在ABL电路。在高压包第7脚外部有个接二极管的位置接8.2K电阻对地。故障不再出现 --------------------------------------------------------------------------------
---------------------------------
看线路图那个二极管应该是VD499 IN4  那8K2电阻两端就接二极管的正负吗？那个二极管还要吗？
---------------------------------
维修员还没有来哟，没有时间吧，现在故障变为开不了机了，刚开机能够听见有声音，但是一下就声音都没有了，指示灯亮，应该是进入保护了哟，哈哈，这样应该比较好检查了吧，哈哈
---------------------------------
VD499 这个二极管并没有用哟，现在没有接上那8.2K的电阻哟消亮电路中的V341的C1815哟，和线路图中A1015不一样哟，用新的C1815替换了/ 将CPU的31/32晶振Z601外围的C629和C628  22P换新的将复位电路中的C626  47uf16v换成47fu50v的现在在试机中
---------------------------------
浪斑竹你好你的机子修好了吗？机器保护后遥控器能开机，说明CPU正常哟，弄晶振和复位没道理吧？强制CPU35脚开机后观察OM8838的50脚的电压变化，不是能很快找到故障所在吗？
---------------------------------
想修好还有点难度哟，不是呀，机保护后是不能够开机的呀，今天故障出现了一下我测量了一下主要的电压，是行不起振，行供电的8V是由于CPU的35脚控制的，测量是CPU的35脚没有电压输出造成保护性待机的哟，现在不知道CPU的16脚保护还是OM8838SP的22脚和50脚保护了哟，因为故障出现的时间很少呀，而且这该死的机采用OM8838是有一个软保护的哟，应该要在开机瞬间测量才可以知道那里出现问题的，正常的机是启动——正常电压——待机，不正常的是启动——不正常电压——待机，但是机的故障不是很容易出现的呀，存储器已经更换了（但是还是一样，还出现过一次），另外加焊了大部分的点了，包括电源部分，一个一个焊哟，哈哈，CPU维修员给了我一个，但是我想应该不是CPU的问题，但是可以试换之哟，现在试了4个钟头，故障还没有出现哟，不知道哟，反正这机比较得意，要死就死好了，又半生半死的，很麻烦哟，现在看起来还比较好点，只是要重点测量那OM8838的22脚和50脚和CPU的16脚，但是要在瞬间就比较麻烦了，如果怀疑CPU本身的问题也是有的，但是我想那如果不是的，不过，因为之前CPU晶振电路/复位电路都基本上换和改过了，试换一下也可以试的，大家对于这还有什么好的方法吗？现在我将机从维修员那里接过来，他提供给我所有的零件哟，哈哈，但是只是给我三天时间，不然将机送到梅州市KONKA维修站哟，大家帮忙一下了，提供一下好的思路吧，请指教一下了
---------------------------------
行场脉冲正常吗？试换一下场集成块吧，和我上次图像右移是同类机。你能行的。浪版。
---------------------------------
我认为断开35脚，强制开机观察，看它到底会怎么样
---------------------------------
如果场有问题OM8838SP的22束电流输入，场保护输入开机时候的电压应该是不正常的哟，但是要等到要到什么时候呢？我现在试了那么久，没有看着看着黑屏保护的，不如也可以看看故障发生前有没有变化呀，哈哈，而且现在已经换了那么多的零件了，不想再乱换东西了，应该用数据说话比较好，这样自己修起来也比较有信心哟
---------------------------------
35脚需要高电瓶才能够正常工作的呀，如果短开那不要说这机了，就是所有的机正常的也开不了，就进入待机控制状态了，但是可以将它维持到高电瓶就可以试一下，但是不知道会会有什么大的影响呢？或者乐观点就是等它坏严重点就知道那里出现问题了，哈哈，这有点不负责任哟，没有办法的时候也可以试的现在用户已经很不满了，说再修不好要求换板哟？西西
---------------------------------
如果明天将CPU也换的话保护本身就应该排除问题的了，再出现就是CPU的16脚和8838的22和50脚了，大家有没有修过这类机保护的问题呢？说出来故障点以便参考一下也好呀，另外在正常的时候我测量的088838的22脚的电压是1.6v  /  50脚的电压是1.7v  / CPU的16脚的电压是4v，和我现在手中的资料电压不是很对哟，请提供一下它们准确的电压值给我好吗？
---------------------------------
不会的，强制高电平是不会有影响的，这样故障暴露明显阿，这种方法我常用的了
---------------------------------
对于前者，按键漏电，复位电路工作失常，保护检测端失常或保护动作等都会引起无法启动或关断电源。按键漏电，复位电路的工作状态容易检查，保护端的检查除了场扫描供电电压作为取样电压，N904的8伏电压也是一个取样点，当它没有输出时电路也进入保护状态，该回路的元件焊接状况应当予以证实。在电视机故障出现时迅速测量这几个保护取样点，如果行扫描电路没有异常的话，可以断开CPU的保护电路进行其他检查。如果故障出现时CPU能够正常工作，即CPU的16脚，35脚都是高电平，应当检查N301的供电是否正常，其中还包括像N301的9脚这样的退耦端，他实际上是芯片的内部供电端，与之联接的电容有时因为漏电使电压降低会引起行扫描不能正常工作；监测N301的22脚，50脚的工作电压，这两点除了行扫描电路的取样，8伏供电也不能有问题。检修电视机不应当过多的更换元件，这极容易把故障弄复杂。根据电路的结构，把一些关键测试点找准，并搞清楚他们相互之间的联系，在故障出现时仔细测量其电压，是能够找到原因的。取样保护电路的供电，元件的焊接，电容的故障，稳压二极管的稳定值，大阻值电阻的稳定性，高压的放电等都会造成电路保护
---------------------------------
该机的保护电路一共是三个，就是CPU的16脚和OM8838的22和50脚，因为该OM8838比较特殊，是软保护的，也就是说在瞬间有问题的时候上面的三个点的电压有问题的话，CPU的35脚就将输出底电压创成保护性关机，而该机的OM8838行供电的8vCPU的35脚是能够控制的，如果CPU进行保护性关机的时候那行供电也就没有，就是不起振了，其它的电压也就不能够再测量的了，因为出现问题的时候CPU的5v和115v电压都有的，供电的问题应该可以排除的，但是不能够在机出现问题的时候瞬间测量上面的三个点，该机保护和关机的电压我测量和对比了一下，CPU的各个点的电压都是对的，但是现在范围很广哟，现在CPU已经更换和大面值焊了，换零件也是不得已的办法，因为当时在顾客家修不可能有太多的时间给你呀，现在比较好了，机现在在我这里，可以有时间慢慢试的/现在仍在试机中
---------------------------------
黑屏是保护电路引起，该机的保护取样点比较多，但是基本上是对一次电源，二次电源和束流进行取样，可以一个一个去排查，为了安全起见，可以并上适当的逆程电容进行操作。本人遇到因显像管存在问题电路进行保护的也不少，如显像管内部存在瞬间高压闪烁。这需要询问顾客，黑屏时电视机是否有异常响声。
---------------------------------
黑屏一般是没有检测到阴极束电流，才引起黑屏。
---------------------------------
黑屏是因为该机的CPU的16脚和OM8838的22脚和50脚瞬间有不正常的电压，CPU检测到，CPU的35脚控制脚电压将输出低电压造成行不起振的，该机的110v一直都很正常的哟/到现在试了一下午，暂时没有问题，明天还将继续试机，现在壳不敢上，等有问题的时候需要马上测量哟，哎
---------------------------------
康佳C系列采用飞利蒲机芯，有开机白平衡检测功能，TDA8838第18脚为检测电流端，出现不定时黑屏应重点检查视放电路。
---------------------------------
该机心的黑屏很难修理，你进入总线看看，能不能关掉ＡＫＢ功能．如关了后不再出问题，说明故障是由ＡＫＢ回路引起的．仔细检查灯座板看有无元器件性能不良，也有可能是ＣＲＴ有一点不良．如关掉后还会黑屏，侧有可能是ＯＭ８８３８和ＣＰＵ不正常引起的．
---------------------------------
存储器我当时换过，但是还是出现过一次，和用原来的了，该机的CPU数据调整如下，并没有你说的AKB功能哟。可能KONKA的C机没有吧 F2109C数据 50HZ VS 31 SC 8 VSH 32 HSH 40 WPR  32  WPG 32  WPB  44 AGC  12  CHASH  3 CL 6 视放电路能够换的都换了，连检查都省去了，要在故障瞬间测量到对应的保护脚位很难哟，现在机到现在还正常，再等三天再去访问一次看看，但愿上帝保护
---------------------------------
黑屏有无伴音，如有尾板有线路断裂，2109C通病
---------------------------------
黑屏的时候也是没有声音的哟
---------------------------------
此故障实质上是显像管不良造成的,一般需调整三枪的漏电流来解决,如不会调,可用普通机的尾板来整块代换就行.(康佳公司有技改措施的,但本人严守诺言,暂不在此公开).
---------------------------------
高二，但是这部电视机是在保修时期的呀，如果真的是自己公司设计出现的问题就应该好好的去解决它哟，虽然到现在还是正常的，但是并不肯定能够已经修复了哟，如果再出现这样，本地的维修人员修不好，到市维修站也不能够解决的话那问题可大可小哟，如果你是顾客的话老是修不好，顾客要求很简单就是修好，那么久都没有，那KONKA在本地的影响后是非常大的哟况且我这样销售的C型机根据记录很多哟看起来要到我这里的市级维修站联系一下看看怎么办
---------------------------------
这种故障并非康佳机所独有，我们修过很多，凡是采用这种飞利浦机芯的彩电都有可能出现这种故障，比如；高士达，飞利浦本身，TCL，创维等，这本来是一种比较先进的电路，但原设计是采用质量过硬的显像管所以一般很多年甚至到了淘汰期后才出现这样的问题，早几年各大杂志讨论的高士达白板也就是这个问题，他们很多人换了几个并没有损坏的视放管就说OK了，其它并没有解决，可能新视放管子放大倍数大些暂时给各阴极提供的漏电流也相继大一点）。我们呢？这些管子用不了多长时间电路就跟踪不了了，这是当初这些应用厂家始料不及的，最彻底的办法就是换显像管但不现实吧？
---------------------------------
恩，采用新的技术，主要是为了改善电路性能，以能达到简单调试，效果最佳的收看状态，但是，有利就有弊端，对采用了AKB 检测电路的电视机，当显象管三阴极电流不同时（有偏差）将导致黑电流检测动作，出现一些奇怪的故障。对于2109C型机器，可以把视放管全部更换参数一致的视放管，一般情况下是能排除黑屏，电脑死机（遥控和键控失灵等故障）当然也不能忽略其它能影响到AKB和三枪电流不一致等原因。
---------------------------------
"对于2109C型机器，可以把视放管全部更换参数一致的视放管，一般情况下是能排除黑屏"此说本人是很不赞同的,其故障根源是在显像管,也就是RGB三枪发射能力不平衡,有其中的一枪的漏电流过小就会自动校正,换视放管在很多情况下是歪打正着,大多数情况下是不行的,在不换显像管的前提下只能暂时调三枪漏电流使之基本平衡(换视放管只能视为调漏电流的等外手段之一,其成功的比例也很低,如不嫌偏色也可暂时取消自动跟踪电路,但也不是办法的办法. 至于黑屏的其它因素也是有的,所以在测显像管三枪漏电流后如平衡的话就要转换思路另找原因了.
---------------------------------
请高二观看我说当然也不能忽略其它能影响到AKB和三枪电流不一致等原因不是简单的排除故障那么简单，取消AKB当然不行，在不得已情况下是不给予采纳的。根本原因是在与显象管有问题，或者换句话说，我们可以采取一些简单实用的办法来弥补。更换参数接近一致的视放管来弥补显象管的不足是完全可以的
---------------------------------
故障出现时，检测OM8838 18脚暗电流检测电压输入电压是否正常，AKB电路是通过视放电路取样返回的比较电压/电流。和CPU 小信号处理IC 共同完成的。该故障出现以后，更换CPU 精振，好象没有什么必要，根本原因不是因为精振不良，而是在与AKB电路出现问题所致。我们在此讨论根本没有解决办法，高二你是KONKA售后，为何不把技改放案帖上，好东西大家分享吗？如何？
---------------------------------
如果真的显象管的问题，如果现在就换显象管的话在保修期用户一般情况下是没有意见的，修好是最重要的，但是我这里同时间销售的F2109C机到现在我这里为止出现这样的故障只是有一台哟（网上各地的朋友就有很多了），如果说是显象管的问题应该最起码有几台以上了吧？我现在所做的处理也只是KONKA维修员给我的一个方案而已（前面已经提到了改CPU处的电路改复位，换晶振，换视放管，消亮三极管等等），但是看起来那些所谓的一些技改和方法对于这部不定时黑屏没有办法解决的呀，只是能够试而已，机到最后更换CPU和大范围焊保护电路到现在还是正常的，是否已经修复还不能够肯定哟，已经7天了，我空三天访问一次，张望，要在故障瞬间判断18脚的电压很难呀，我呆了一天也没有遇见哟，所以才只是能够做一写C机黑屏的一些所谓的通病处理呀，难到说现在真正解决的办法我这部究竟的方法就是换CPU和大范围加焊有保护的电路，我也询问了一下其实也并没有说还有其它的技改呀，我所做的就是KONKA的内部技术的，如果高二所说的还有其它的我就不知道了，反正我这里的维修技术员就没有告诉我，他现在也是让我在修这机，应该暂时他和我这里的维修站就没有其它的方法哟，如果一直都是黑屏的话相对来说比较好处理呀，解决不解决比较明显呀，哎，看起来采用8838/8843等的都比较麻烦哟，遇见这样的骨头，比较难啃的哟，哈哈其实我最近也经常在思考这机，关于这C机的IC的资料/线路图也认真在研究，但是无奈技术不到家，想来想去，就是等它完全死了就好了，现在等到放着，总是有故障严重或者频密的时候吧？或者KONKA维修员说的将所有的保护电路都去掉，认真看它一个星期，要坏的地方就是那问题出现的地方了，但是这是最后的没有办法的办法哟，哎，如果真的有这种机技改资料的话，我希望高二你能够告诉我们，虽然这很让你难做，但是我还是希望你帮忙一下了，好吗？
---------------------------------
F2109C不定时关机。C489，换为16V10UF再并一个82K电阻。就OK了
---------------------------------
浪版，你可以按照柳杨的方法处理这台电视机，关掉ＡＫＢ功能，进一步观察。如果是显像管的问题，还是由厂家来擦这个屁股，并向顾客明确的讲清楚。所谓厂家的技改内部资料，那只是一些亡羊补牢之策，引进的东西，厂家也没有消化，推向市场之后出了问题，还要故作姿态，一副买办帮凶的嘴脸。哈哈，高二先生，我可不是说你。如果是由于显像管的参数发生变化引起，对于那些没有从事保修缺乏内部资料的人来说，我不相信就没有人能够摆平你可以参考下列资料，长虹最新系列机芯彩色电视机一书第427页，那里有详细分析。
---------------------------------
F2109C不定时关机。C489，换为16V10UF再并一个82K电阻。就OK了我已修过没问题你试一试。
---------------------------------
该机的总线并没有AKB的菜单显示呀，所以这种方法没有办法试的/ BJF，你说的我当并没有将这个电容改换掉，只是并了一个8.2K的电阻，但是问题还是出现过一次，现在机仍旧还是正常，所以你现在的方法可以留代以后一试长虹最新系列机芯彩色电视机一书第427页那里有找呀？我就没有哟，哈哈
---------------------------------
我查过了，长虹类似电视机总线数据中有AKB参数，可以关掉和打开，这对检修此类故障可提供方便，而康佳机没有可供维修人员调整的参数，这就存在一个疑问康佳此类机是否有此设置，或此设置只有工厂才能进入。但是不管怎样，这个电路还是存在的，只是无法通过总线进行功能设置操作，从而给检修带来一定的麻烦。如果是由于显像管的电子枪不平衡引起，首先应当设法找到证据，再就是以毒攻毒，用不平衡来对付不平衡，高二先生的‘用普通机的尾板来整块代换’就是基于这个原理，当然也没有必要更换电路板，在原尾板上进行就能做到。不过，机器还有没有其他原因，也应当弄清楚，以免走进死胡同。
---------------------------------
是的，KONKA的就没有这个设置哟，就算有也是内部数据设置的了，外调的数据并没有这项目的哟，如果说显像管的电子枪不平衡怎么判断呢？
---------------------------------
早上再次访问，正常，已经10天了
---------------------------------
,正常十天或者二十天都说明不了什么的,因为我碰到过暂时正常半年的,所以不能以机子正常多少天来衡量的,关键是能否找到故障的根源,(另外在此我首先声明我只作技术方面的讨论,要是有谁作技术方面之外的意思与本人立场无关).    在还没有一定经验的情况下修这样的机子的确是有一定的难度的,本人刚接修最初的几台时也费了不少功夫,现在措索出经验后一般在半个钟点内就可修复,因本人遇到的绝大部份故障是因显像管引起的,因此本人也仅对由显像管引起的故障有经验.对非显像管引起的故障不在我讨论之列,另外我在上面也曾说过凡采用种电路的品牌(包括非利浦牌)都有这种故障出现,而并非是那个牌子独有的. 要确定机子是否是因显像管三枪漏电流不平衡引起的故障操作是非常简单的: 一,用传统的阴极电阻法测量(灯丝另加6伏左右的交流电,用指针表1K档测RGB三枪对地电阻值):只要相差一,两K就可引起保护故障,并不是所谓的老化. 二,在机子工作时测RGB三枪漏电流(在测量之前先检查三只视放管输往各对应的阴极电阻阻值是否正常,如有变值先换之再测量),也就是测这电阻的压降再除去它的阻值就得电流,要是显像管不好就会发现它们相差很明显的. 三,用质量很好的管子接上在有问题机子的板子试机也可证明是否由显像管引起的. 我在上面提到的方法其实不叫技改方法,只是一种检修方法,这个方法是采用十来只元件组成一个单元电路暂时断开原机的自动跟踪保护电路，调整后再恢复原状，因为有些厂家采用的显像管质量的确过不去(但也没达到所谓的老化标准),因此就算采用此法调整正常了，但因显像管随着时间不断的老化，也有少部份还会重复出现这样的故障，因此要解决由显像管引起的故障的根本办法是大家都知道的。关于浪要求本人说出所谓的技改办法，本人过几天会联系你的，我想我一定会给你一个满意的答复的，首先你的信任。特别说明：本人并不认为这种机型的黑屏故障一定是显像管引起的，我只是说出我较有经验的其中一种原因，如有不当之处欢迎指正。
---------------------------------
可在C489两端并一只82K电阻试一下,基本解决着一问题.告诉我结果再给你出主意
---------------------------------
哦哦，如果是这样的话，这机距离保修时间也还只是剩下1年半左右的时间哟，其实现在也没有把握十分已经修复了，所以才空三天回访一次，不是为了我销售商，而是为了厂家的信誉呀（也有点点为了我了，哈哈），所以到现在还是正常使用的，但是心里没有底呀，故障的原因自己也说不清楚呀，就不自在了哟，这也是我一直追问的原因呀，的确，我们讨论的是技术，我们是以事论事罢了，其它的大家可不必要做一些无谓的事情就是了，虽然经常在网络上有很多是黑屏故障的，但是我真的是第一次修这种故障的机，虽然自己不熟悉，自己也学习不久，但是我也愿意接一些新机特殊的机来修，因为能够和大家交流，能够修好机，也能够共同的交流各自的看法，想法，毕竟这是我们的工作，所以不管是我，相信大家也一定很乐意哟，哈哈，虽然这并不是康佳机特有，但是应该肯定的来说康佳出现这种问题（黑屏）相对应的来将比较多，但是是不是显象管引起的，我不知道，因为我还不知道是否是显象管引起的呀，在这里很感谢高二先生的技术转述，为此我们不会检测显像管三枪漏电流不平衡的维修人员得到了几种方便的方法，本来想为你加分的，但是有些东西是没有办法表达的，所以我将此贴封之为精华贴（III），高二先生，你的三个方法，第一个和第三个我就容易比较明白，但是第二个我不是很对的明白哟，是不是就是指在不接显象管直接测量阴极（管座处RGB）对地电阻，如果它们的外围阻值一样，就不需要处理，如果不一样就要做处理，这是为了平衡然后在工作状态中测量（方法和前面一样）得到的结果怎么样来判断这个显象管怎么样？我的理解是这样的，不知道是不是呢？黑屏的故障很多种，我有时间将会转述一些对付除了显象管问题以外的技术方法，大家可以发表各自的想法和看法   飞创店，你的贴虽然有点灌谁嫌疑，但是高二的贴却是当之无愧的，所以不编辑你的贴了，你以后注意点在技术版面发贴好吗？   李明海，其实你可以发表一下你自己的看法呀？
---------------------------------
我认为还要检查一下几个暗电流检测管,有条件的话一并换掉.有时用表很难测出有问题.具体是;V518.V528.V538型号是BF422,V519.V529.V530型号是B423,一定得用原型号.
---------------------------------
依我的经验不会是显像管的问题.我坚信这一点!
---------------------------------
你说的就是尾板的剩下的没有换的那几个了因为尾板视放管和加速级电容管座都已经换掉了/ 看起来对于这不定时的故障需要更换和替换的零件真的很多哟差不多我自己能够装好一步了
---------------------------------
一个康佳F2109C不定时黑屏。有必要故弄悬嘘大作文章吗？是真修不了了吗？2109C不定时黑屏，没发现有边的毛病呀，和各为大侠小题大做了吧？哈哈
---------------------------------
好贴。值的珍藏。

---------------------------------
：不好意思最进太忙，此机不知道好了没有，以前修过此机此故障，可以想办法把 8838 第26脚电压稳定在1.5——3.6伏之间，高不能高过 3.6低不能低过1.5，可将此脚对地并连一只40K电阻一试。
---------------------------------
楼上说的方法是创维师傅摸索出来的方法：在OM8838第18脚输出端接两支电阻上拉电阻用47K（一端接+8伏另一端接18脚）下拉电阻用33K（一端接地另一端接18脚），此法在上门应急时可采用，但没有治根故障，只是暂时解除保护电路工作。
---------------------------------
楼上所说的办法，在应急维修是可以采纳的。但是，还是要分清故障，做到把电视机真正的修好，而不是采用取消检测电路的办法。导致黑屏的原因到底是什么？大家已经有很多结论。我想还是等厂家内部人员具体的把故障原理。具体的解决办法说一下，那样才好定义
---------------------------------
因为这种机芯具备三枪平衡检测功能和漏电流检测功能，当三枪不平衡或漏电流较低时都会造成黑屏现象，当故障出现时测量灯丝，视放，中压等电压降低了近一半。有时开机后在不一定的时间里机器会自动正常，也有可能在打开机壳进行测量的过程中，机器会莫名其妙的正常了，更有可能在你动烙铁使用模糊法补焊电路板（或代换元件）的过程中机器正常了（给人一个已修好的错觉）。但机器会在说不准的时间后再会出现故障。这就是本故障的特点。
---------------------------------

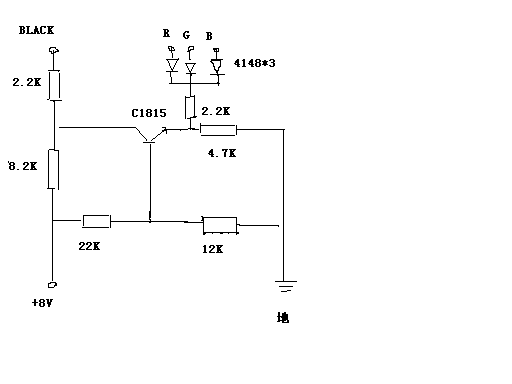

为了使机器工作,以便查出故障原因可按附图制做一个简单的单元电路: RGB分别接TDA8843的第19.20.21脚;BLACK接TDA8843的18脚同时断开原18脚外部连接. 接好后开机:在白光栅信号下（无蓝屏，无信号的噪波状态），测量CRT三枪阴极的电压，如其中的一枪偏高可适当调整该枪的射极电阻使之平衡。取消该电路（保管好以后备用），开机进总线微调白平衡，再观察如仍发生此现象测检查漏电流是否不够，如不良可适当调整三枪电阻使之达到要求则可。
---------------------------------

---------------------------------
哈哈，高二先生终于露底了以毒攻毒，用不平衡来对付不平衡，高二先生的‘用普通机的尾板来整块代换’就是基于这个原理，当然也没有必要更换电路板，在原尾板上进行就能做到。不过，机器还有没有其他原因，也应当弄清楚，以免走进死胡同。
---------------------------------
看遥控接收头是不是好的
---------------------------------
(2004-05-01 23:24:29) 田宏总体来说，现在的电视机采用了很多先进的电路，和技术，为了自动控制阴极的截止电流（暗场），和亮场）的阴极电流，在以上前提下，精确的控制阴极的激励电流，所以以OM8838为主的电视机，设置了阴极电流连续校正电路，此电路基本组成由R G B 激励信号的输出级（即OM8838的19 20 21 脚）和视放板上的R G B 功率放大器，和视频取样反馈网络反馈到OM8838的18脚（BLACK）同OM8838内部的基准电流（自动控制阴极电流电路）所组成闭和回路。经过取样，和内部基准电流的比较，得到误差电压/电流。自动的控制RGB 的输出电压（动态和截止平衡），以上电路的主要作用，就是为了使CRT 三枪得到准确的偏置。另外高二同志，就你所叙述的观点，（对于测试CRT）阴极漏电流，截止电流，偏置电流。大家都知道，CRT 的三枪荧光粉发光效率是不一致的，所以偏置也是不同的，在无色度激励信号时，我们可以测试，CRT 阴极电压，其静态电压是不同的，单独的调试CRT静态驱动电流（阴极静态电压）会导致亮平衡不良。开机之后进入总线调整亮平衡即能得到解决。总之，高二同志，你理论水平过高，还无偿的提供电路原理图，分析问题很清，品德高尚。          以上分析，仅代表个人意见，如有不对，请大家指教
---------------------------------
现在看起来采用OM8838SP为主的电视机还是不错，最起码设计的电路也很先进哟，只是我们对于这新机了解的不是很多也不熟悉，而且每一部电视机黑屏的故障原因也是不一样的，所以这样也好，能够给我们大家一个讨论的话题哟，哈哈
---------------------------------
哈哈，现在故障又出现了哟，用户相当的不满意哟，哎本来想和维修员在一起研究一下，但是用户的人品不敢恭维哟，现在我也知道了做售后的确不是那么容易的哟，现在我很佩服维修员哟，态度有如此的好呀，如果换成是我的话我想早就走了，哈哈，现在维修员将底板拆送到梅州市KONKA维修站/
---------------------------------
金华老先生说的在原底板上也可改动其意是不是比换整块底板简单省事?如是则错了,这大概不需我解释吧?    张望说的很对书本,但我在前面已说明我这个是在无信号,无蓝屏也就是静态状态下调的电压与漏电流,关于动态的RGB则不是3枪平等值相加等于白这么简单的,RGB的合成公式是每位学修彩电的人都先了解的,因此在此无需多言,不过漏电流,射极电阻等则不是每个人都理解的,本来我再想解释一下,现在我想让张帮忙解释一下可以吗? 再就是浪说的这台机我相信应该就是这种原因引起的(因为我们修过这种机这种故障有好几十台全部就是这个原因),现在你不争取来验证一下实在可惜!唉~~
---------------------------------
哎，本来我想用你的第一种方法来试一下看看的，因为方便和快呀，但是维修员说不会的，所以就没有做了，我也知道用第一种方法很快但是用户的为人做法让我感到不很高兴，所以我想等着下去吧，如果维修站“修好”的底板带回来的话还是一样就好笑了，到时候真的不知道怎么做了，现在是在保修时期，已经修了10多次了，都还是一样，也许技术的原因占多数吧，哎，而且现在显象管是在用户家，如果我再冒然去拆开来测量的话，用户的话我想我是受不了的，所以等底板回来的时候，自己先准备好一个交流的6v来吧，看看是否将显象管也搬出来在我店就好办了，好了，技术为第一，等几天我心情好了，我想办法测量一下，再告诉大家吧
---------------------------------
底板送站修不是办法，有一种可能是发现不了问题，CRT不配套，如果C489并63K电阻还不行，只有更换CRT，亮度亮光是易出现，也可把亮度减小，LG管较多，三星少，北松机本没有，请试
---------------------------------
什么显象管我没有看是什么品牌哟，可能是LG吧，我已经和维修员说了会不会因为显象管的问题，但是他说不会的呀，哎，现在等15天了，没有办法，自己做不了主呀/ 等底板来了，测量一下就知道了，王艳锋，请问你的方法是做那方面的处理呢？
---------------------------------
自动关机时应该连度突变时，随后出现福字开机，技改应该可以，已修多台，把CRT拉过来，换成北松，此管用其他几芯，一切OK
---------------------------------
不一样呀，我这里的这部如果是“关机”了，不会再自动开机的了，需要将电源开关关掉才能够再看机的
---------------------------------
完全赞成换机芯使用!同病可不一定同症的.
---------------------------------
我这里的技术员不相信认为不可能，想换我怎么能够换呢？
---------------------------------
T2109C不定时黑屏是通病 %100视放管不良造成原型号C4544是垃圾换成C2482 或质量好的C4544绝对可以解决不需要更改任何电路你把晶振换回来不要把哑巴修聋子
---------------------------------
视放管是换成C2482的了，早就换了
---------------------------------
如果没猜错是消亮点的三极管坏了
---------------------------------
消亮点的三极管也已经换了，今天下午和维修人员一起修复了三部机并且和他说了，说维修站说已经修复了，是原先换过的C2482太小了，要换成中频率管的呀，还骂了一顿哟，是不是视放管换错了我就不知道了，等几天回来试看看是不是将那换了，和试一下看看
---------------------------------
板在今天下午我已经安上去了，看来只是将C2482换成质量好的C4544哟，高二，我测量了一下显象管的三个阴极电阻相差都不到1K哟，有差距但是不到1K，只是200~400区左右哟
---------------------------------
在置顶3中,我还想附上讨论,但由于已禁跟贴,所以只好另起话题,希看后并入前贴继续讨论.言归正传达书接上回:浪以这台机现在已修复为由认为讨论结束了,其实我认为不然也!你还记起你初修时不是已正常了15天了吗?还有现在他是否取消了自动跟踪?还有现在在新型机中黑屏故障很是常见很值得深入讨论,现在再以专家的一段评来续:故障现象；外开机黑屏，调一下帘栅电位器，出现光栅。故障机理：对于采用OM8838、TA9370等集成电路的机芯，经常可能遇到“开机黑   屏，调一下帘栅电位器．出现光栅”的现象，这是为什么呢? 很多技术人员对这个问题的答案至今还只是一知十解，他们知道产生“黑屏’的故障   原因是解码电路检测到末级视放输入的黑电流不正常，解码电路使基色矩阵没有信号输出   所致，但却不知道山为什么在调一下帘栅电位之后之后光栅又出来对于这个问题的答案，确实让很多技术人员百思不得其解，这是因为他们认为帘栅电   位器与黑屏毫无直接关系。实际上，如果大家对电视机的基本原理很熟悉的话，那么将它：   们联系起来外并不难，电视机的基本原理涉及，电子枪是通过帘栅与阴极之间的电压差实现   发射电子的：在调整帘栅电位器时，帘栅电压随着变化，帘栅与阴极之间的电压差相应地   也发变化，电子啦束流也就发生变化，经过对阴极电压的取样即可得到黑电流，这样送到   解码的黑电流自然也会变化，当输入到解码的黑电流在正常范围之内时，解码内部的无间   断阴极校准环路(也叫两点稳定环路，Continuous Cathode Calibration 1oop，CCC)使基色开   关电路输出信号，从而出现光栅；当输入到解码的黑电流不在正常范围之内时，解码内部   的无间断阴极校准环路使基色开关电路没有信号输出．从而出现“黑屏”。无间断阴极校准环路是一个自动调谐环路，它用于顺序地稳定黑电平(偏移)和CRT’   电子枪的阴极驱动电平(增益)，并且独立于交替场。在TDA9370内部，此环路由黑电平   稳定环路(偏移补偿)和阴极驱动稳定环路(增益补偿)两个环路纵组成。④脚内部有漏电   流补偿。固定的束流放电，CRT温度检测、束流限制／场保护几部分电路。在黑电平稳定   期间，内部黑电平箝位确保R、c、B输出的直流电平被独立地和顺序地改变，以便一直   有8微安流向黑电流输人。在LR、LG、、LB三个测量脉冲用于黑电流偏移电平期间，黑电流   偏移校正信号被存储在内部的电容上。在阴极驱动电流稳定间，内部乘法器确保CRT三   枪的阴极驱动电平独立地和顺序地被稳定，以便20微安反馈电流流向黑电流输入。在LR、   LG、LB测量脉冲用于驱动电平期间，用于驱动的校正信号被存储在内部电容上。需要说明的是，TDA9370的36脚外围的电容开路或输入电压超过3.9V和49脚外围的   电容开路或输入电比超过3．65V时，都可能引起“黑屏”故障。很多技术人员一遇到"黑   屏”故障，就会想到黑电流检测电路，而且通常只盯住这一部分电路。引起“黑屏”的故   障还有场偏转功能失败的情况。对于“黑屏”故障，它涉及的故障范围有：末级视放电路、显像管、高压包、ABL电路、极高压补偿电路、场输出电路等，也就是影响电子束流的电路。检修技巧：对于“黑屏”故障，我们通常可以首先测量相关引脚的参考电压和检查这些引脚的外围元件，然后再对末级视放电路、场输出电路、高压包、ABL电路、极高压补偿电路、显像管进行检查。如果TDA9370的36脚、49脚输入的电压正常，且外围电路的电容正常，那么将有一个辅助措施可以帮助我们很快检查出问题，即寻找一个电位器加在电路中，微调一下电位器，关机，再开机，直到屏幕亮起来为止。好贴，也为高二会员的有‘心’加10分
---------------------------------
多谢高二会员，对不起，高二，我不知道为什么这贴会转移到精华版去了，以之于不能够发贴，我现在已经转移过来了，并且和你新发的贴合并主题了，让我们大家有时间继续讨论一下吧，我并没有以为这机就因此而修复了呀，板是我去买零件的时候遇见维修员魏君，我带上来安装的，因为是在技术站修的机，我很认真的看了一下只是看见将原来的C2482换成C4544了，其它的没有变，也并没有取消保护，只是多了点尘哟，哈哈，现在新型机黑屏的原因有很多，高二说的基本上就是这些了，我现在也说简单的说点，就拿KONKA康佳的F2109C型机采用的OM8838和CKP1105SP（Z90231）来说，采用TDA8841/TDA88439（OM8838SP）为主机心的康佳“C”不仅使用了由微处理器相关端口（如CPU的16脚)来判断电路故障，实行保护关机措施，而更多的是依靠8838内部设置的“软启动慢停止”功能和某些端口的“自动故障诊断”功能来实现对整机的保护。当行/场扫描/视放等电路出现故障时，整机出现‘三无“故障状态/黑屏的故障基本上有一：OM8838的22脚检查到不正常的束电流限制和场电流和OM8838的50脚高压过压引起OO8838内部保护工作，通过I2C总线向微处理器发出电路故障信号，CPUZ90231接受后通过35脚的高低电瓶来控制OM8838的37脚行2供电，二就是CPU的16脚保护电路取样控制端，也是同样的原理的，如果CPU的16脚检测到不正常，就将及时短开了行输出脉冲电路的供电，TDA9730的我还没有认真的看，基本上都差不多的了，高二说的：外开机黑屏，调一下帘栅电位器，出现光栅，其实只是知道会有这样的情况发生，但是好象理解的也不是很清楚哟，哈哈，只是OM8838出现场的问题也不会出现水平一条线，也只是黑屏的。
---------------------------------
0M8838的22脚是保护关机重要检测点，正常电压值为3.5v，如偏差较大则会使自动故障诊断电路启控，造成“三无”，此时需要仔细检查OM8838的22脚外围电路元件。判断故障点应注意；在开机过渡时间段用指针式万用表监测观察点的电压值变化，正常的电压电压值变化是由启动——正常-待机状态，故障电路电压值的变化是启动-不正常——待机状态。经过多次开机和测量，可逐步缩小故障查找范围，最终找出故障元件/
---------------------------------
给高二加分 OK，同意，已做了
---------------------------------
如果C2482是好的，那么换成C4544的话，是不能排除故障的。
---------------------------------

2271F2109C (139.46 KB)
---------------------------------

OM8838TDA8843 (204.34 KB)
---------------------------------
OM8838PS功能及应用1 好象并没有成功将文件上传哟？再试一下
---------------------------------
你如果不会上传资料的话可以再研究一下，不行我再一步一步告诉你好了，你上面的那个贴子我将删除的
---------------------------------
大家说了很多，非常的好，每个人都有自己的角度，有哪位大侠可详细的说一下漏电流检测的详细原理？怎样检测的，怎样保护的？
---------------------------------
回访用户，使用已经15天了，还是正常的
---------------------------------
更换整个视放板，用厚幕电路的一种。
---------------------------------
另外多谢ljm6888提供的部分OM8838的资料，再这里为它加30分 OM8838PS功能及应用1

OM8838PS新功能及应用1.tif (649.81 KB)
---------------------------------

OM8838PS新功能及应用2.tif (706.91 KB)
---------------------------------

OM8838PS新功能及应用3.tif (692.78 KB)
---------------------------------

OM8838PS新功能及应用4.tif (689.63 KB)
---------------------------------

OM8838PS新功能及应用5.tif (681.61 KB)
---------------------------------

OM8838PS新功能及应用6.tif (174.02 KB)
---------------------------------

OM8838PS新功能及应用7.tif (686.48 KB)
---------------------------------

OM8838PS新功能及应用8.tif (166.18 KB)
---------------------------------

OM8838PS新功能及应用9.tif (166.88 KB)
---------------------------------

OM8838PS新功能及应用10.tif (627.78 KB)
---------------------------------

OM8838PS新功能及应用11.tif (675.41 KB)
---------------------------------

OM8838PS新功能及应用12.tif (629.19 KB)
---------------------------------

OM8838PS新功能及应用13.tif (171.71 KB)
---------------------------------

OM8838PS新功能及应用14.tif (203.33 KB)
---------------------------------
在出现黑屏时，有没有声音。
---------------------------------
看那种情况呀，在这个黑屏情况下是没有声音的
---------------------------------
一、如果是没有声音的话，就应该是保护，你再看一下是不是在屏幕亮暗变化时出现关机或者是人为把亮度、对比度开大时关机现象频繁，是这样的话就应该是速电流或x射线保护。你应该检柝一下om8838 的22脚是否在2.2v--3v左右、50脚是否在1 .5v左右。大于或小于此电压时就会出现自动关机。应该把 c489电解容量减小或检查相关电阻、二极管的阻值。二、如果不是速电流的话就应该是场脉冲有问题应检查vd488、v403是否性能不良。
---------------------------------
对了当出现黑屏时行是否正常工作灯丝亮吗
---------------------------------
出现黑屏的时候CPU输出底电瓶控制着OM8838的行供电，当然灯丝也就不亮了
---------------------------------
晕~灯丝不亮也叫黑屏?
---------------------------------
指示灯亮，没有声音没有光叫什么呢？
---------------------------------
一般来说:黑屏是指行场电路均工作,但从屏幕前面看不到光,实际是已有光栅了!(有时调加速极可见到).
---------------------------------
我说的意思有点错误哟，不好意思现在我都有点晕了那这部F2109C的故障应该是不定时保护？还是什么呢？
---------------------------------
指示灯亮，没有声音没有光叫什么呢-------康佳叫三无(灯亮).
---------------------------------
叫三无?
---------------------------------
是的,它分类为三无(灯亮)和三无(灯不亮),但是我觉得不准确.

2109C机维修经验1 (21.2 KB)
---------------------------------

2109C机维修经验2 (35.32 KB)
---------------------------------

2109C机维修经验3 (31.25 KB)
---------------------------------

2109C机维修经验4 (18.46 KB)
---------------------------------
多谢ljm6888提供资料，已加分
---------------------------------
谢ljm6888提供资料，已下载
---------------------------------
各位提供相关信息资料看来要多学习
---------------------------------
这种做法好像还没依据哟,就我们经验而言从没碰上过.:yw:
---------------------------------
现在机是正常的，看起来问题的根源就是视放管了，至于换CPU早已经试过了，不是那问题的
---------------------------------
这话题讨来论去，都说是显象管的问题，前几天在修一台王牌彩电（也是使用OM8838芯片），补焊尾板时，不小心将一个视放管的两个电极给短路了，试开机时却出现了黄色光栅，我就郁闷了，还记得康佳专版里的哪个黑屏贴子。不是说只要检测到三枪不平衡就黑屏的吗？短路了一个视放管，都出现了黄色光栅，三枪还能平衡吗？哪为什么不是黑屏呢？真搞不懂
---------------------------------
看来将来有一天,<家电维修>要拥有一间实验室才行,把各位的见解验证一下再列为精华才好以正视听.
---------------------------------
浪大哥：我接过一台受潮机，遥控与声音正常。也是黑屏，调SCR有白屏。洗电路，查解码旁一二极管漏电。
---------------------------------
我怎么总有一种酸溜溜的感觉？论坛不就是交流和评论吗？人家也是把自己的检修实例贴上来，希望讨论更加深入、更具有普遍性，你的讨论很有见树，人家的实例也许只是个别现象，看你这贴子，令我对你的好印象大打折扣。
---------------------------------
老兄，只是高二的话并没有其它意思的呀，因为有些故障并不是统一的呀，范围在，但是损坏的零件就不一样的了， cuang兄，你可以不可以准确的说一下机型和你检修的二极管的范围吗？
---------------------------------
请注意，c型机灯丝亮不开机，有时候是要改机的。改视放部分，既是厂家人员应该知道的。
---------------------------------
怎么改呢？能够说一下吗？
---------------------------------
请检查一下（18）脚暗电流输入端子正常电压为5.3V
---------------------------------
最好是把晶振多找几个换换
---------------------------------
是的呀？我看2搂的说法是高手，就是你那的维修工怎么样呀？
---------------------------------
141搂说的也不怎么样呀？在换的多修不好也是白费呀/？
---------------------------------
是不是总线有问题拉。去总线看看
---------------------------------
将显像管尾板换成TDA6107\6108之流即可断绝后患! 不过动手能力要求很高哦!
---------------------------------
电沅的220F450V要正品.2行部电容.3视放部分元件.彩管坏
---------------------------------
注意管座看引脚有无脱焊或裂掉因曾遇到（提高加速电压可正常）
---------------------------------
也是不定时黑屏,但有时开机是图象为满屏黄色!请诸位帮忙啊
---------------------------------
其实这种现象是康佳C系列易出现的问题,一直都没有很好的解决办法,这是由于线路上采用了暗电流检测线路造成的,这种现象冷机易出现故障既刚开机CRT的暗电流检测电路工作调整CRT的白平衡,如果检测出问题就会使CPU进入死循环造成长时间黑屏甚至死机. 首先检查CRT的尾板上的暗电流检测线路有没有问题,可将OM8838的18脚外接电阻改小再不行将CPU的电源滤波电容和复位电容容量减小看看能否改善.还不行的话换CRT试一下(由于CRT的三枪不平衡的话暗电流检测不过来也会出现上面的故障)
---------------------------------
VD509是8.2v稳压管注意代换VD509
---------------------------------
我也碰到不定时自动关机。学习，学习。
---------------------------------
板主说的是不定时保卫关机，而讨论的是黑屏，文不对题。
---------------------------------
文不对题哪到没多大关系.看到最后机器修没修好我都不知道.还有下文?
---------------------------------
这个软故障。是不怎么好修理。我们应该好好学习。
---------------------------------
看了这么多还不知道楼主在说什么? 不定时关机和黑屏根本是两会事呀,首先黑屏是灯丝亮黑屏;但不定时关机灯丝不会亮的.
---------------------------------
将肖亮点**管，摘除，观察观察。
---------------------------------
学习。。。。。。。
---------------------------------
有很多经验值得学习不错的话题
---------------------------------
曾庆海超级在05年康佳平板技术比赛中获过大奖，技术
---------------------------------
更换视放板用TDA6107、6108之类。电路参照长虹机此种方法断绝后患一劳永逸
---------------------------------
我碰到一例是：从CPU送出的字符消隐脉冲信号不对，一直有电压，将输入脚入地后解决了黑屏。             --------------------------------------------------------------------------------       嘉兴市新塍镇老祝家电维修部 [audio05]
---------------------------------
ABL电路的一个12K电阻换了就行了  我曾经遇到过 ABL电路上有四个电阻不是在行输出的那个2K电阻  在OM8838的
---------------------------------
我也遇到过我只是把三个视放管一起换掉就可以了，他们（康佳）说是CPU开机有检测的。对了十八你有康佳F2979D2的图纸吗？电源部分的就可以了
---------------------------------
F2979A的图纸才有哟。。
---------------------------------
一样吗？[audio04][audio04][audio04][audio04]
---------------------------------
要不把电原部分的给我好吗？帮我找一下康佳F2979D2电源部分的电阻参数。R908 启动电阻，R936和R937的回路电阻分别是多少好吗应该不一样的，你可以参考一下其它D型机的电源部分呀 KONKA的都基本上是一样的。
---------------------------------
电源修不好就换开关电源模块甚至于更换整块电路板，连机壳也一并更换掉，还美其名日修成一部新电视机，原来的东西要么机主拿回去当垃圾，要么被维修者占有，对机主来说，反正他知道啊我也讲了，外面的杂牌机就是用旧的显象管装新机壳和新的电路板都是样的。你还划算的我也承偌包他一年的，要是没有买到原来的元件电视修不好，时间过去怎么有效益啊比如买个90年的中周没有原来的卖了，改也改不了，你还钻牛角啊，给用户省钱吗？
---------------------------------
哪CPU换过了吗!乘储块换了吗
---------------------------------
我赞同１４９楼的说法显像管有问题．　　　　　　　　　　　　　　　　　　　或者把灯丝供电电阻减小试试
---------------------------------
各位师傅,谁知道TDA8133是什么块呀?
---------------------------------
楼主没有电脑吧上网吧电脑上查查资料吧~~~~~~~~
---------------------------------
你应该将尾板上3对视放管换掉
---------------------------------
先查各路电源电压再查行频是否正确。
---------------------------------
最后到底好没有
---------------------------------
改电路吧，显象管老化了
---------------------------------
你换的视放管是正品的吗？质量不好的管子是不行的，最好是用康佳公司的。
---------------------------------
楼主，我改了大概八台F2109C，没有一台故障重犯的。自己动手焊一块TDA6108组成的视放板换上去就行啦。记得把OM8838的18脚的反馈电阻换成10K就没问题了
---------------------------------
请问出现黑屏时,三枪电压是多少.声音有没有.灯丝电压是多少,加速极电压是多少.请详细说来.
---------------------------------
我昨天也接修了一台F2109C，不定时自动关机，有时候又能长时间看，有时候2，3分钟出现，自动关机后一定要关掉电源重开才可以，指示灯一直亮，换过3个视放管[用C2068代，8。2V稳压管]，开机约6个小时后故障重现，在8838的18脚加并47K和33K电阻后一直看到晚上11点故障没有出现，但今天早上起来开机却发现开不了机，开第2次的时候图像出来一下又没有了，当我打开机盖准备来测量时，再开机却又正常了，现在过去3个小时还没有出故障，请问如何根治此故障？
---------------------------------
把关机亮点三极管剪掉试试
---------------------------------
我从来也没有碰到这么不好搞的,看来了还是要多学习呀
---------------------------------
好帖,我修的2109C的机器,换场块比较多,视放管其次,
---------------------------------
结局呢。。。。。。。。。
---------------------------------
这么多人参与的贴，还是没有结果
---------------------------------
讨论了这么多，我觉得此故障不应称为黑屏，应该叫做无光。黑屏最起码是灯丝亮，伴音正常。
---------------------------------
和我的看法一样.
---------------------------------
您们的资料了
---------------------------------
同意高二师傅在134楼的意见确实应该有实验室，而且是前面是维修店。后面是实验室，并且和各大厂家联手。
---------------------------------
难。。。。。。。。。。。。。
---------------------------------
大家讨论了这么多,我想问一下,为什么机器在才买的时候,一切正常,而用了一年多的时间,就出现了这种故障,难道是机器设计有问题吗?我看不是.是因为现在的电视机厂家不负责任,用了一些不合格的显象管才造成了这种只有在飞利浦机心上才出现的特有故障,我在维修此现象时,把灯丝限流电阻减少一下,告知用户,再出现故障,就买新电视吧,不要再花冤枉钱了
---------------------------------
楼上讨论问题我看不懂,讨论黑屏问题呢?还是保卫关机问题.这两个概念是不同的.黑屏是指行能够工作,灯丝亮而无光.保卫关机是关断行输出电路.
---------------------------------
一.18脚电压正常为接近6V 二.18脚接近0V时查该端是否短路。三.18脚电压0~4V之间波动，首先检查41脚的行反馈脉冲。如正常则考虑场扫描电路。四.18脚电压高于4V接近6V（正常范围），则应重点检查22脚电压，若低于正常的3-4V，则可以断定ABL故障。（有的机型的场保护检测与ABL共用22脚）五。18脚电压4V不变，可以对地短路一下18脚，取消黑屏，再检修视放。个人总结.敬请批评指正。
---------------------------------
从04年到07年讨论黑屏,基本可包括到了,这是飞利浦机芯通病,当出现黄光栅时显像管B枪不正常了,,,,场脉冲丢失也会黑屏,,,,,,,,,
---------------------------------
本人一台2509c雷击机电源修好了cpu,州8838也换过了,现在光很暗.调高加速极电压有回扫线,颜色正常,无图纸,,,,开机如脱开18脚图象比原来亮但还是有回扫线,不知如何检修谁能帮我,, 另此机是转修机cpu是1105s,,,,,,有的资料上说1105s(z90231)到抵是怎么一回事??????
---------------------------------
你的机子，黑屏时行启动了吗？如果没有，建议将行管代换．我修过一台是黑屏，行不启动．最后查出是行管不好
---------------------------------
看到最后到底好没好啊
---------------------------------
我靠是康佳吗    坑佳吧
---------------------------------
我是越看越糊涂,,,, 我认为黑屏,应该是有伴音,灯丝亮,三枪截止. 如果我没有理解错的话, 十八说的好象应该归到CPU保护<不工作>吧,,,,,,,,,,,,,,,,,,,,,,,,,    8839黑屏问题,所有采用这种机芯的厂家,都很头疼,虽然它很先进,但是不适合中国的国情<因为我们的视放管质量经常不太合格,因为我们的像管经常提前老化,因为我们的百姓不喜欢像管略微老化就扔!>
---------------------------------
问题解决了~修好了~~把3个视放管用质量好的C4544换了就OK，拜托大家回复时把贴子看完~~~~~
---------------------------------
嗯值得学习学习。。。。。。。
---------------------------------
:victory:
---------------------------------
本人遇到过这种故障，此机当时症状是开机一会黑屏，有图像时荧光屏中间有烧伤的黑点，后来换支显像管一切正常，就没考虑那么多了，告知用户显像管问题，用户取回后，由售后来换视放板一支电阻OK，挽救一支破管子。郁闷
