一、简介

PCM1754是一个CMOS单片集成电路，它包括立体声数模转换器，电路采用小16引脚SSOP封装，数据转换器采用了TI公司的多级增强型Delta-Sigma完成，使用了第四级噪声陷波和8级幅度量化达到优良的动态性能并改善时钟振荡的误差范围。PCM1754接受16比特至24比特行业标准音频数据格式，并提供方便的界面给音频DSP和音频解码芯片，支持的采样频率高达200KHz，用户可编程功能的全部设置可通过一个3线的支持寄存器写功能的串行控制端口接收。

二、特点

l 24比特解决方案

l 模拟性能（VCC＝5V）：

106dB动态范围

106dB典型信噪比

0.002%典型的THD＋N

4Vp-p典型的满刻度输出

l 4×/8×过采样数字滤波

l 采样频率：5KHz-200KHz

l 系统时钟：128fs,192fs,256fs,384fs,512fs,768fs,1152fs自动检测

l 硬件控制：

I2S和16比特字

44.1KHz数字去加重

软静音

左右声道公共输出零标记

l 5V单电源供电

l 小16脚SSOP封装

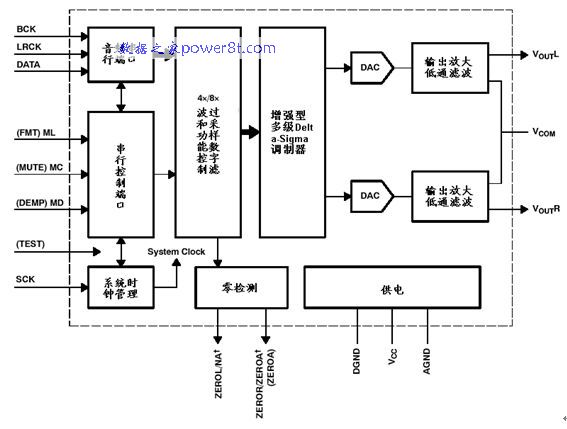

三、框图

　四、脚功能

引脚

名称

功能

类型

1

BCK

音频数据比特时钟输入

I

2

DATA

音频数据数字输入

I

3

LRCK

左右声道音频数据闩使能输入

I

4

DGND

数字地

5

NC

不连接

6

VCC

5V模拟供电

7

VOUTL

左声道模拟输出

O

8

VOUTR

右声道模拟输出

O

9

AGND

模拟地

10

VCOM

公共电压去耦

11

ZEROA

左右声道零标记输出

O

12

TEST

测试口

I

13

DEMP

去加重控制

I

14

MUTE

模拟混合控制

I
