STA33BW--伴音功放
发布日期：2013-1-5 15:29:28 作者： 出处： 浏览：1677 人次 【大 中 小】

一、概述
STA33BW是10W+10W立体声音频功率放大器，带有一个20W的重低音输出。设有静音、待机功能，可对中置通道及主通道设置独立静音，无通电、去电脉冲噪声，短路保护，热过载保护，内部混合增益，软限幅等。它以MULTIWATT　36脚封装，专为高质量音频系统和电视机应用而设。

二、特点
1、10+10W 输出放大，另一路20W重低音输出
2、RL = 8@THD = 10% VCC = 28V
3、待机和静音功能
4、噪声抑制功能
5、短路保护
6、热过载保护

三、引脚

Pin
类型
名称
功能描述
1
I/O
GND_SUB
接地
2
I
SA
I2C 选择地址
3
I
Test_Mode
测试模式输入
4
I/O
Vss
3.3V电源供电
5
I/O
Vcc_REG
电源参考地
6
O
OUT2B
输出2B通道
7
I/O
GND2
接地
8
I/O
Vcc2
电源2提供
9
O
OUT2A
输出2A通道
10
O
OUT1B
输出1B通道
11
I/O
Vcc1
电源电压
12
I/O
GND1
接地
13
I/O
OUT1A
输出1A通道
14
I/O
GND_REG
参考地
15
I/O
Vdd
3.3V电源提供
16
I
CONFIG
逻辑模式输入
17
O
OUT3B/DDX3B
输出3B通道
18
O
OUT3A/DDX3A
输出3A通道
19
O
EAPD/OUT4A
输出4A通道
20
I
TWARN/OUT4B
输出4B通道
21
I/O
Vdd_DIG
参考电源地
22
I/O
GND_DIG
数字地
23
I
PWRDN
电源调整输入
24
I/O
PLL_Vdd
锁相环电压
25
I
PLL_FILTER
外接环路滤波
26
I/O
PLL_GND
环路滤波地
27
I
XTI
锁相环时钟
28
I
BICKI
I2S 连续时钟
29
I
LRCKI
I2S 左/右时钟
30
I
SDI_12
I2S 连续数据通道 1 & 2
31
I
RESET
复位
32
O
INT_LINE
线性输入
33
I/O
SDA
I2C 连续数据
34
I
SCL
I2C 连续时钟
35
I/O
GND_DIG
数字地
36
I/O
Vdd_DIG
数字电压地

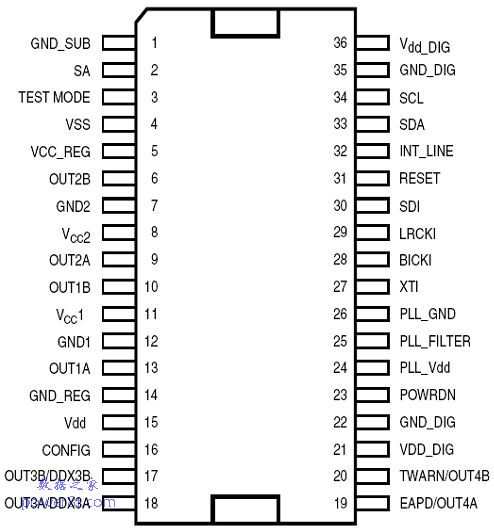

IC引脚图
STA33BW 引脚

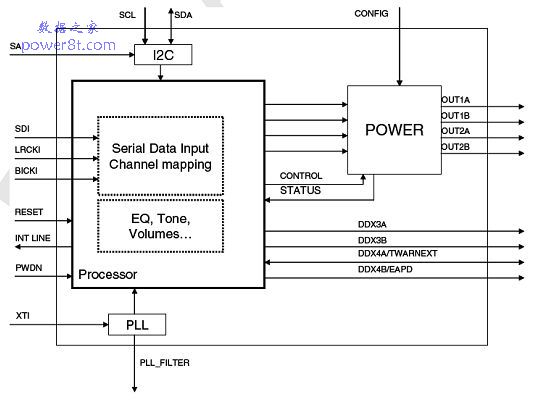

四、IC内部框图
STA33BW--伴音功放
