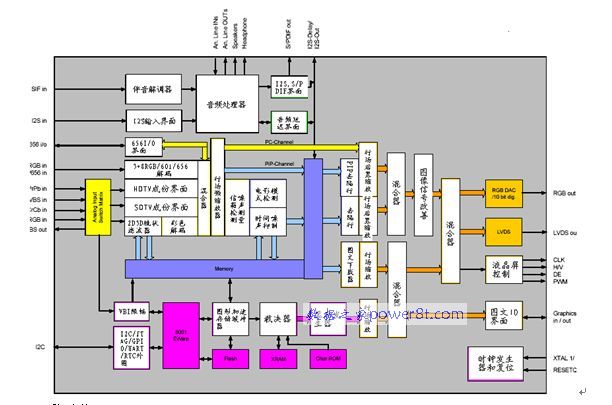

一、简介



引脚	名称	功能	类型
0	EPAD	IC外露垫，接地
1	656O6,P4_6,TDOFW	数字656比特6输出，端口4比特6输入输出，JTAG界面数据输出	I/O
2	656O5, P4_5, TDIFW	数字656比特5输出，端口4比特5输入输出，JTAG界面数据输入	I/O
3	656O4,P4_4,TMSFW	数字656比特4输出，端口4比特4输入输出，JTAG界面模式选择输入	I/O
4	656O3,P4_3, TCLK	数字656比特3输出，端口4比特3输入输出，JTAG界面时钟输入	I/O
5	656O2,P4_2,TDO	数字656比特2输出，端口4比特2输入输出，JTAG界面数据输出	I/O
6	656O1,P4_1,TDI	数字656比特1输出，端口4比特1输入输出，JTAG界面数据输入	I/O
7	656O0,P4_0,TMS	数字656比特0输出，端口4比特0输入输出，JTAG界面模式选择输入	I/O
8	RESETQ	复位输入输出	I/O
9	AIN1R	模拟音频右声道1输入	I
10	AIN1L	模拟音频左声道1输入	I
11	AIN2R	模拟音频右声道2输入	I
12	AIN2L	模拟音频左声道2输入	I
13	AIN3R	模拟音频右声道3输入	I
14	AIN3L	模拟音频左声道3输入	I
15	AIN4R	模拟音频右声道4输入	I
16	AIN4L	模拟音频左声道4输入	I
17	VREFAU	音频基准电压
18	VSUP8.0AU	8V模拟音频供电
19	GNDA	模拟音频地
20	SGND	模拟信号地
21	AOUT2R, AIN5R	模拟右音频2输出，模拟右音频5输入	I/O
22	AOUT2L, AIN5L	模拟左音频2输出，模拟左音频5输入	I/O
23	AOUT1R	模拟右音频1输出	O
24	AOUT1L	模拟左音频1输出	O
25	HEADPHONER	模拟右耳机输出	O
26	HEADPHONEL	模拟左耳机输出	O
27	SPEAKERR	模拟右扬声器输出	O
28	SPEAKERL	模拟左扬声器输出	O
29	SUBWOOFER TEST	模拟重低音输出，测试输入	I/O
30	VREFSIF	SIF音频基准电压
31	SIFIN+	差分SIF输入	I
32	SIFIN-	差分SIF输入	I
33	VSUP5.0	5V模拟供电
34	GNDA	模拟地
35	GND3.3DIG	数字界面地
36	VSUP3.3DIG	3.3V数字界面供电
37	SPDIF_OUT	SPDIF输出	O
38	I2S_DA_IN	音频总线数据输入	I
39	I2S_CL	音频总线时钟输入	I
40	I2S_WS	音频总线字选通输入	I
41	I2S_DEL_OUT	音频延时线总线数据输出，音频总线数据输入	I/O
42	I2S_DEL_IN	音频延时线总线数据输入，过取样音频时钟输出	I/O
43	I2S_DEL_CL	音频延时线总线时钟输出，音频总线时钟输出	I/O
44	I2S_DEL_WS	音频延时线字选通输出，音频总线字选通输出	I/O
45	VSUP3.3RAM	3.3VRAM供电
46	GND3.3RAM	RAM地
47	DVS	数字或模拟视频场同步高清输入	I
48	DEN	数字视频使能输入	I
49	DCLK	数字视频时钟输入	I
50	DRI7	数字视频红7输入	I
51	DRI6	数字视频红6输入	I
52	DRI5	数字视频红5输入	I
53	DRI4	数字视频红4输入	I
54	DRI3	数字视频红3输入	I
55	DRI2	数字视频红2输入	I
56	DRI1	数字视频红1输入	I
57	DRI0	数字视频红0输入	I
58	DGI7	数字视频绿7输入	I
59	DGI6	数字视频绿6输入	I
60	DGI5	数字视频绿5输入	I
61	DGI4	数字视频绿4输入	I
62	DGI3	数字视频绿3输入	I
63	DGI2	数字视频绿2输入	I
64	DGI1	数字视频绿1输入	I
65	DGI0	数字视频绿0输入	I
66	DBI7	数字视频蓝7输入	I
67	DBI6	数字视频蓝6输入	I
68	DBI5	数字视频蓝5输入	I
69	DBI4	数字视频蓝4输入	I
70	DBI3	数字视频蓝3输入	I
71	DBI2	数字视频蓝2输入	I
72	DBI1	数字视频蓝1输入	I
73	DBI0	数字视频蓝0输入	I
74	GND3.3DRI	数字RAM界面地
75	VSUP3.3DRI	3.3V数字RAM界面供电
76	GND3.3COM	公共地
77	VSUP3.3COM	3.3V公共供电
78	XTALIN	模拟晶振输入	I
79	XTALOUT	模拟晶振输出	O
80	CLKOUT	数字200MHz时钟输出	O
81	VSO	前端场同步输出	O
82	HSO	前端行同步输出	O
83	SCL	串行时钟输入输出	I/O
84	SDA	串行数据输入输出	I/O
85	GND3.3FL	FLASH地
86	VSUP3.3FL	3.3VFLASH供电
87	P2_0	端口2比特0输入输出	I/O
88	P2_1	端口2比特1输入输出	I/O
89	P2_2	端口2比特2输入输出	I/O
90	P2_3	端口2比特3输入输出	I/O
91	P2_4 TDI	端口2比特4输入输出，JTAG界面数据输入	I/O
92	P2_5 TMS	端口2比特5输入输出，JTAG界面模式选择输入	I/O
93	OSDV DBO2_0	图文场同步输入输出，通道2数据0蓝输出	I/O
94	OSDV DBO2_1	图文行同步输入输出，通道2数据1蓝输出	I/O
95	GND3.3IO1	输入输出端口1数字地
96	VSUP3.3IO1	3.3V输入输出端口1数字供电
97	OSDCLK DBO2_2	图文时钟输入输出，通道2数据2蓝输出	I/O
98	OSDCLK DBO2_3	图文快速开关输入输出，通道2数据3蓝输出	I/O
99	OSDHCS1 P3_6 DBO2_4	图文半对比1输入输出，端口3比特6输入输出，通道2数据4蓝输出	I/O
100	OSDHCS0 P3_7 DBO2_5	图文半对比0输入输出，端口3比特7输入输出，通道2数据5蓝输出	I/O
101	OSDB3 P3_5 DBO2_6	图文蓝3输入输出，端口3比特5输入输出，通道2数据6蓝输出	I/O
102	OSDB2 P3_4 DBO2_7	图文蓝2输入输出，端口3比特4输入输出，通道2数据7蓝输出	I/O
103	OSDB1 DGO2_0	图文蓝1输入输出，通道2数据0绿输出	I/O
104	OSDB0 DGO2_1	图文蓝0输入输出，通道2数据1绿输出	I/O
105	OSDG3 P3_3　DGO2_2	图文绿3输入输出，端口3比特3输入输出，通道2数据2绿输出	I/O
106	OSDG2 P3_2　DGO2_3	图文绿2输入输出，端口3比特2输入输出，通道2数据3绿输出	I/O
107	OSDG1 DGO2_4	图文绿1输入输出，通道2数据4绿输出	I/O
108	OSDG0 DGO2_5	图文绿0输入输出，通道2数据5绿输出	I/O
109	OSDR3 P3_1 DGO2_6	图文红3输入输出，端口3比特1输入输出，通道2数据6绿输出	I/O
110	OSDR2 P3_0 DGO2_7	图文红2输入输出，端口3比特0输入输出，通道2数据7绿输出	I/O
111	OSDR1 DRO2_0	图文红1输入输出，通道2数据0红输出	I/O
112	OSDR0 DRO2_1	图文红0输入输出，通道2数据1红输出	I/O
113	GND3.3IO1	数字输入输出端口1数字地
114	VSUP3.3IO1	3.3V数字输入输出端口1数字供电
115	PCS5 P2_7	显示屏控制选择5输出，端口2比特7输入输出	I/O
116	PCS4 P2_6	显示屏控制选择4输出，端口2比特6输入输出	I/O
117	PCS3 P2_1	显示屏控制选择3输出，端口2比特1输入输出	I/O
118	PCS2 P2_0	显示屏控制选择2输出，端口2比特0输入输出	I/O
119	PCS1 P2_3	显示屏控制选择1输出，端口2比特3输入输出	I/O
120	PCS0 P2_2	显示屏控制选择0输出，端口2比特2输入输出	I/O
121	PCLK2	显示屏控制时钟2输出	O
122	PCLK1	显示屏控制时钟1输出	O
123	GND1.8DIG	数字核地	O
124	VSUP1.8DIG	1.8V数字核供电	O
125	DBO1_0 DRO2_2 LVDSA_4P	通道1数据0蓝输出，通道2数据2红输出，LVDS通道1比特4正数据输出	O
126	DBO1_1 DRO2_3 LVDSA_4N	通道1数据1蓝输出，通道2数据3红输出，LVDS通道1比特4负数据输出	O
127	DBO1_2 DRO2_4 VSUP3.3LVDS	通道1数据2蓝输出，通道2数据4红输出，3.3VLVDS端口数字供电	O
128	DBO1_3 DRO2_5 LVDSA_3P	通道1数据3蓝输出，通道2数据5红输出，LVDS通道1比特3正数据输出	O
129	DBO1_4 DRO2_6 LVDSA_3N	通道1数据4蓝输出，通道2数据6红输出，LVDS通道1比特3负数据输出
130	DBO1_5 DRO2_7 GND3.3LVDS	通道1数据5蓝输出，通道2数据7红输出， 3.3VLVDS端口数字地	O
131	DBO1_6 DBO1_0 LVDSA_CLKP	通道1数据6蓝输出，通道1数据0蓝输出，LVDS通道1正时钟输出	O
132	DBO1_7 DBO1_1 LVDSA_CLKN	通道1数据7蓝输出，通道1数据1蓝输出，LVDS通道1负时钟输出	O
133	VSUP3.3IO2 VSUP3.3LVDS	3.3V数字输出端口供电
134	GND3.3IO2 LVDSA_2P	输出端口地，LVDS通道1比特2正输出	O
135	DBO1_8 DBO1_2 LVDSA_2N	通道1数据8蓝输出，通道1数据2蓝输出，LVDS通道1比特2负输出	O
136	DBO1_9 DBO1_3 GND3.3LVDS	通道1数据9蓝输出，通道1数据3蓝输出，LVDS地	O
137	DGO1_0 DBO1_4 LVDSA_1P	通道1数据0绿输出，通道1数据4蓝输出，LVDS通道1比特1正输出	O
138	DGO1_1 DBO1_5 LVDSA_1N	通道1数据1绿输出，通道1数据5蓝输出，LVDS通道1比特1负输出	O
139	DGO1_2 DBO1_6 VSUP3.3LVDS	通道1数据2绿输出，通道1数据6蓝输出，3.3VLVDS数字供电	O
140	DGO1_3 DBO1_7 LVDSA_0P	通道1数据3绿输出，通道1数据7蓝输出，LVDS通道1比特0正输出	O
141	DGO1_4 DGO1_0 LVDSA_0N	通道1数据4绿输出，通道1数据0绿输出，LVDS通道1比特0负输出	O
142	DGO1_5 DGO1_1 VSUP1.8LVDS	通道1数据5绿输出，通道1数据1绿输出，1.8VLVDS供电	O
143	DGO1_6 DGO1_2 REXT	通道1数据6绿输出，通道1数据2绿输出，LVDS外部电阻	O
144	DGO1_7 DGO1_3 GND1.8LVDS	通道1数据7绿输出，通道1数据3绿输出，1.8VLVDS地	O
145	DGO1_8 DGO1_4 LVDSB_3P	通道1数据8绿输出，通道1数据4绿输出，LVDS通道1比特3正输出	O
146	DGO1_9 DGO1_5 LVDSB_3N	通道1数据9绿输出，通道1数据5绿输出，LVDS通道1比特3负输出	O
147	DRO1_0 DGO1_6 GND3.3LVDS	通道1数据0红输出，通道1数据6绿输出，3.3VLVDS地	O
148	DRO1_1 DGO1_7 LVDSBCLKP	通道1数据1红输出，通道1数据7绿输出，双LVDS通道2正时钟输出	O
149	GND3.3IO2 LVDSBCLKN	数字输出端口地，双LVDS通道2负时钟输出	O
150	VSUP3.3IO2 VSUP3.3LVDS	3.3V输出端口供电，3.3VLVDS供电
151	DRO1_2 DRO1_0 LVDSB_2P	通道1数据2红输出，通道1数据0红输出，双LVDS通道2比特2正输出	O
152	DRO1_3 DRO1_1 LVDSB_2N	通道1数据3红输出，通道1数据1红输出，双LVDS通道2比特2负输出	O
153	DRO1_4 DRO1_2 GND3.3LVDS	通道1数据4红输出，通道1数据2红输出，3.3VLVDS地	O
154	DRO1_5 DRO1_3 LVDSB_1P	通道1数据5红输出，通道1数据3红输出，双LVDS通道2比特1正输出	O
155	DRO1_6 DRO1_4 LVDSB_1N	通道1数据6红输出，通道1数据4红输出，双LVDS通道2比特1负输出	O
156	DRO1_7 DRO1_5 VSUP3.3LVDS	通道1数据7红输出，通道1数据5红输出，3.3VLVDS供电	O
157	DRO1_8 DRO1_6 LVDSB_0P	通道1数据8红输出，通道1数据6红输出，双LVDS通道2比特0正输出	O
158	DRO1_9 DRO1_7 LVDSB_0N	通道1数据9红输出，通道1数据7红输出，双LVDS通道2比特0负输出	O
159	P1_7 TDO	端口1比特7输入输出，JTAG界面数据输出	I/O
160	P1_6 TCLK	端口1比特6输入输出，JTAG界面时钟输出	I/O
161	P1_5	端口1比特5输入输出	I/O
162	P1_4	端口1比特4输入输出	I/O
163	GND3.3DAC	DAC地
164	VSUP3.3DAC	3.3VDAC供电
165	P1_3 ROUT PWM3	端口1比特3输入输出，模拟红输出，PWM比特3输出	I/O
166	P1_2 GOUT PWM2	端口1比特2输入输出，模拟绿输出，PWM比特2输出	I/O
167	P1_1 BOUT PWM1	端口1比特1输入输出，模拟蓝输出，PWM比特1输出	I/O
168	P1_0 SVMOUT REV	端口1比特0输入输出，扫描速率调制输出，REV输出	I/O
169	VSUP1.8FE	1.8V模拟视频前端供电
170	VSUP3.3FE	3.3V模拟视频前端供电
171	VIN22 DHS	模拟视频22行同步输入，数字视频行同步输入	I
172	VIN21	模拟视频21蓝高清输入	I
173	VIN20	模拟视频20红高清输入	I
174	VIN19	模拟视频19绿高清输入	I
175	VIN18	模拟视频18快速消隐2输入	I
176	VIN17	模拟视频17蓝高清输入	I
177	VIN16	模拟视频16红高清输入	I
178	VIN15	模拟视频15绿高清输入	I
179	VIN13	模拟视频13蓝高清输入	I
180	VIN12	模拟视频12红高清输入	I
181	VIN11	模拟视频11绿高清输入	I
182	VIN9	模拟视频9亮度或蓝标清输入	I
183	VIN8	模拟视频8色度或快速消隐1输入	I
184	VIN7	模拟视频7亮度或绿标清输入	I
185	VSUP1.8FE	1.8V模拟视频前端供电
186	GNDA	模拟地
187	VIN6	模拟视频6色度或红标清输入	I
188	VIN5	模拟视频5Y/CVBS输入	I
189	VIN3	模拟视频3CVBS输入	I
190	VIN2	模拟视频2 CVBS输入	I
191	VIN1	模拟视频1 CVBS输入	I
192	VSUP3.3VO	3.3V模拟视频输出供电
193	VOUT3	模拟视频3输出	O
194	VOUT2	模拟视频2输出	O
195	VOUT1	模拟视频1输出	O
196	GND3.3IO3	数字输入输出端口地
197	VSUP3.3IO3	3.3V输入输出端口供电
198	656I0 P3_0	数字656比特0输入，端口3比特0输入输出	I/O
199	656I1 P3_1	数字656比特1输入，端口3比特1输入输出	I/O
200	656I2 P3_2	数字656比特2输入，端口3比特2输入输出	I/O
201	656I3 P3_3	数字656比特3输入，端口3比特3输入输出	I/O
202	656I4 P3_4	数字656比特4输入，端口3比特4输入输出	I/O
203	656I5 P3_5	数字656比特5输入，端口3比特5输入输出	I/O
204	656I6 P3_6	数字656比特6输入，端口3比特6输入输出	I/O
205	656I7 P3_7	数字656比特7输入，端口3比特7输入输出	I/O
206	656CLKI	数字656时钟输入	I
207	656CLKO	数字656时钟输出	O
208	656O7 P4_7 TCLKFW	数字656比特7输出，端口4比特7输入输出，JTAG界面时钟输入	I/O
