1、概述

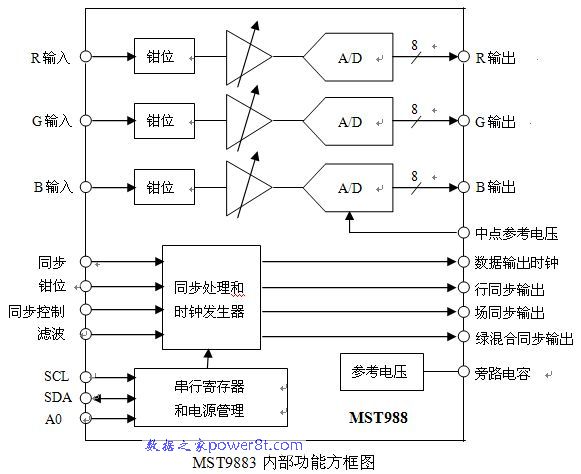

MST9883KST-110（UN700）是ADI公司专为平板显示模拟前端接口设计的模数转换集成电路，采用80脚LQFP封装，单一3.3V供电电压，内置三通道8位110MHz采样频率AD转换器、同步处理器及时钟发生器、I2C主机接口等功能模块，数字视频输出接口支持4：4：4 RGB/YUV模式输出或4：2：2 YUV标准的数字视频格式编码输出。
2、特点
* 图像的模数转换处理在12~140MHz之间的取样速度；
* 图像产生的锁相环时钟信号来自于行同步信号的锁定；
* 图像时钟的调整来自于精确的取样信号的定时控制；
* 综合的定时发生器；
* 综合亮度与对比控制；
* 提供精确的电压作为参考；
* 兼容VGA到SXGA的RGB图形信号；
* 80脚LQFP封装；
* 连续端口程序的界面；
* 完全同步处理；
* 4：2：2输出格式模式。

类型	符号	功能说明	电压值	引脚
输入	RAIN GAIN BAIN HSYNC VSYNC SOGIN CLAMP COAST	R模拟转换输入 G模拟转换输入 B模拟转换输入 行同步输入 场同步输入 G信号复合同步输入 钳位输入(外部钳位信号) PLL 控制输入	0.0 V to 1.0 V 0.0 V to 1.0 V 0.0 V to 1.0 V 3.3 V CMOS 3.3 V CMOS 0.0 V to 1.0 V 3.3 V CMOS 3.3 V CMOS	54 48 43 30 31 49 38 29
输出	Red [7:0] Green [7:0] Blue [7:0] DATACK HSOUT VSOUT SOGOUT	R转换输出 G转换输出 B转换输出 数据时钟输出 行同步输出 场同步输出 G信号复合同步输出	3.3 V CMOS 3.3 V CMOS 3.3 V CMOS 3.3 V CMOS 3.3 V CMOS 3.3 V CMOS 3.3 V CMOS	70–77 2–9 12–19 67 66 64 65
参考	REF BYPASS MIDSCV FILT	内部参考电压旁路 内部中点电压旁路 PLL环路滤波	1.25 V	58 37 33
供电	VD     VDD   PVD GND	模拟部分供电     数字输出部分供电   PLL部分供电 接地	3.3 V     3.3 V   3.3 V 0 V	39, 42, 45, 46, 51, 52, 59, 62 11, 22, 23, 69, 78, 79 26, 27, 34, 35 1, 10, 20, 21, 24, 25, 28, 32, 36, 40, 41, 44, 47, 50, 53, 60, 61, 63, 68, 80
控制	SDA SCL A0	I2C总线数据线 I2C总线时钟线 I2C接口地址输入	3.3 V CMOS 3.3 V CMOS 3.3 V CMOS	57 56 55
