74LVC245A--双向三态门
发布日期：2013-1-3 11:26:42 作者： 出处： 浏览：
321
人次 【
大
中
小
】
一、概述
74LVC245A飞利蒲公司制造的双向三态门缓冲器，输入和输出为5V。它是一个高速，低电源，低电压，COMS设计和COMS兼容的TTL标准，输入驱动设计可以达到3.3或5V和输出能够达到5V。
二、特点
1、输入/输出5V电源
2、 COMS低电源消耗
3、 TTL标准内部分界面
4、 输出性能：总线驱动
5、 ICC种类：MSI
6、 ESD防静电保护：
HBM EIA/JESD22-A114-A 超过2000 V
MM EIA/JESD22-A115-A超过200 V
三、IC引脚
PIN
符号
功能描述
1
DIR
地址控制输入
2
A0
数据输入/输出
3
A1
数据输入/输出
4
A2
数据输入/输出
5
A3
数据输入/输出
6
A4
数据输入/输出
7
A5
数据输入/输出
8
A6
数据输入/输出
9
A7
数据输入/输出
10
GND
接地 (0 V)
11
B7
数据输入/输出
12
B6
数据输入/输出
13
B5
数据输入/输出
14
B4
数据输入/输出
15
B3
数据输入/输出
16
B2
数据输入/输出
17
B1
数据输入/输出
18
B0
数据输入/输出
19
OE
输入输出可选择
20
VCC
电源电压供电

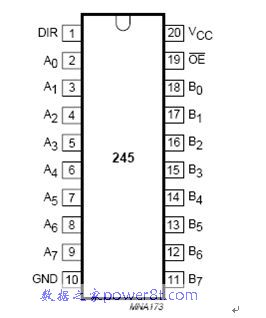

IC引脚外形图
