LGPDP42V5屏的规格书资料-家电-数据之家

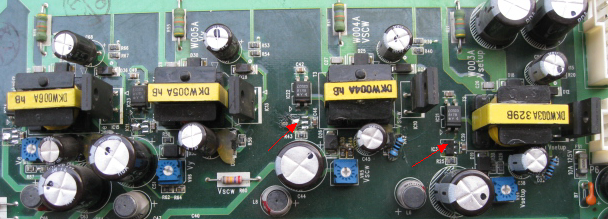

望那位师傅有这资料能上传来。　　这我家里的LG电视之前是Z板坏啦，更换后就可以点亮，但有屏闪，刚开始以为是Y板的模块也坏了，就买了一块模块换了，结果故障一样，后来查到是VSETUP和VSCM的电压在跳变，经检查是这两路DC/DC转换电路中的取样IC（ＩＣ３，ＩＣ２２）和１０欧的电阻坏了，这种Ｙ板上有四路这种DC/DC转换电路，ＩＣ都是一样的，就把没坏的两个ＩＣ换到VSETUP和VSCM这两路上，电压就正常ＩＣ上面的标识是３Ｂ　３１９，ＳＯＴ８９封装的（如下图），到外面买不到，有那位师傅知道这是什么ＩＣ？可以用什么型号来代换的？ TT截图3.bmp (106.33 KB)



---------------------------------
既然是取样作用，可以考虑用TL431代换后调整电路
