平板电视机维修学习课堂-----PDP
发布日期:2013-2-26 13:08:30 作者: 出处: 浏览:
246
人次 【
大
中
小
】
目前PDP电视机已经逐步在普及,我觉得大家都对这个感觉很神秘,其实不必要。 后续我将陆续帖一些关于PDP电视机方面的资源和技术信息、工作原理给大家看。 本主题里只回答大家关于PDP电视机结构、原理方面的问题,不回答具体机型的维修问题。 我争取在不断帖出相关内容的东西,做到对本主题里的帖子100%回复。 为保证帖子的完整性,请切勿灌水,灌水必删,并扣分。
---------------------------------
第一节课:一台国产PDP电视机的组成 PDP电视机一般由如下组成: PDP屏(进口)+国产的部件板等附件。 国产的部件板等附件主要有如下:机器前后壳、扬声器或音箱、数字板、高频头板、伴音处理及功放板、系统控制板、键控板、AV或YCbCr或YPbPr或VGA或HDMI等接口板、控制软件 。 说明:部分国产的电视机,部件板的设计有不同,但总的都应该包含上面部件板,或单独成一板,或上面的几部分合为一块板。 PDP屏的构成 一块PDP屏主要由玻屏及电路板合并而成。 显示图象的那面是PDP的玻屏,再过来是一层3M胶,胶过来是一大块金属基板,也就是说是3M胶把金属基板和PDP的玻屏胶合成一个整体,从而实现机械强度,保护PDP玻屏。 金属基板也是固定PDP屏上的电路板的载体。 任何的PDP屏,都有7-10块自带的电路板,它们分别是:电源板(1-2块),Y驱动板(1块)、X驱动板(1块)、逻辑板(1块)、Y上下选址电路板(2块)、COF选址电路板(2-3块)。 同时屏上还自带7个以上(不同的屏不一样)的COF插头,带8个以上的FPC插头。 关于PDP的第一节课就讲这样多的入门问题,下面大家如有疑问或任何问题,可以在下面回帖,我逐一解答。
---------------------------------
胡老师,您说的还是有点抽象,如果能配以结构图(有彩图最好)再介绍其原理和电路功能,就像您在《家电维修》上发的大作一样,而这样的教学指导的交流互动性强,还能及时解决我们不明白或是难以理解的地方。 有不懂才有问题,有问题才有针对性。。 现提几个不太明白的问题。 1。逻辑板的具体功能是什么?为什么要加? 2。COF选址板的原理是什么?如何选址?
---------------------------------
照片后续会补上来,今天才开始呀。 逻辑板的作用总的来说是两个:1、控制屏上的所有电路板,都照其内部固化的程序运行; 2、接受国产数字板来的LVDS信号,并把该信号转换为控制X、Y板的时序调制信号; 3、COF选择原理简单地说,就是根据图象信号的要求,从垂直上选定一整条一整条准备点亮的PDP管。再深下去,就没有必要,因为那更抽象,同时对维修没有用。
---------------------------------
感谢胡版提供这么好的学习资料,我稍微补充两点基础知识:1、等离子体是什么东东? 自然界物资分为四种状态,以水为例:(小于0度)固体-(0-100度)液体-(100-10000度)气体-(大于10000度)等离子体,我们称这种等离子体为物资的第四种状态。 平时见到的气体我们称为分子气体;随着温度升高,气体分子碰撞加剧被碰破碎了,成为单个的原子气体;温度继续提高,碰撞加剧,原子外的电子一部分被碰掉,成为自由电子和离子的混合物,这种混合物资就是等离子体。 等离子体由大量带电粒子组成的非束缚状态的宏观物资体系,这些带正负电荷的电子或者离子之间相互“自由”。 除了高温,通过高压让气体放电也能产生等离子体,这种现象我们通常成为电离。等离子显示器件PDP就是利用等离子体辉光放电而发光的原理生产的。
---------------------------------
作为发光元件的等离子管属于冷阴极放电管,屏幕以前后两块玻璃为基板,前基板上嵌入透明电极,后基板嵌入RGB地址电极后涂上荧光粉,四周经气密性封接,再抽成真空后注入氖氙等惰性气体形成一个个放电空间。当玻璃板上的电极加入一定的电压便出现等离子体放电现象,气体放电产生紫外线照射荧光粉,荧光粉获得能量发出可见光显示图象 每个等离子管为一个基本像元,RGB三个基本像元组成一个像素。等离子屏是有几百万个这样的等离子管组成。
(87 KB)
---------------------------------
2、CRT和等离子电视成像显示区别: 大家都知道,CRT彩电是采用隔行或者逐行扫描的方式,我们看到的图像只是电子束运动过的轨迹,利用了人眼的视觉暂留特性,我们看到的图像上面实际电子束早就滑过,只是电子束的余辉,时间长了会自然消失,当帧频不是很高的时候(也就是每幅画面更替速度不够快),很容易造成画面出现闪烁现象。 PDP却是相反的工作模式,每个像素是持续发光的,看到的运动画面是每个像素内容持续更替。因为每个像素发光没有消失,下一场来临之前的资料一直保留在画面上,因为画面是处于不断发光的状态,所以不会出现闪烁。
---------------------------------
对曾版的最后一句: 每个等离子管为一个基本像元,RGB三个基本像元组成一个像素。等离子屏是有几百万个这样的等离子管组成。 做如下补充:1、一个等离子屏的等离子管的多少,是由屏的分辩率决定的,一般标清屏为852*480=408960个等离子管。 目前最高的分辨率为1920*1080=2073600个等离子管。 我的看法是在本主题里,尽可能提供和维修有关的东西,而和PDP的制造工艺、显示原理等方面将简略过去,因为实际维修中,并没有多大用途。
---------------------------------
我说的“每个等离子管为一个基本像元,RGB三个基本像元组成一个像素。等离子屏是有几百万个这样的等离子管组成”对目前的屏来说没有什么出入,胡版的补充解释反而欠斟酌。我想既然是维修原理类讲座,大家不仅要知其然,最好也要知其所以然。 按照您提供的屏参数计算实际情况是:一般标清屏为852X480=408960个像素,注意,这个数字是指像素,上面已经说明一个像素是由排列在一起的RGB三个像元组成。 实际等离子管是(852X3) X480=1226880个,这个数字表示列地址电极是852X3=2556根,扫描和维持电极分别是480根(维持电极全部是短接状态),屏幕上的总等离子管数字是1226880个,相当于有一百多万个独立发光灯管。 目前最高的分辨率为1920*1080的等离子屏实际是1920X3*1080=6220800个像元,一个屏也就是由六百多万独立发光的等离子管组成。 这些基础知识对维修是肯定有用的,试想一下:如果一个修屏的工程师连列电极是多少根都搞不清楚,在处理垂直线故障的时候怎么可能找到对应到COF上的电极?(液晶行列电极排列和等离子一样,这个知识同样适合液晶屏) 还有一点,如果一个技术员对冷阴极放电管的特点都不理解,很难得去理解每个子场的寻址过程。 玩等离子您是高手,我只是从技术角度出发发表我的观点,这些见解可能有点浮浅,还望包含、不吝指正。
---------------------------------
曾版,一个标清屏的等离子管就是等于852X480,是没有(852X3)X480这种算法的,你这个算法只是算像素,是那些厂家为了鼓吹等离子屏的高像素而使用的方法,我们搞技术的,不应该拿来用。 等离子屏的组成单元就是等离子管,一个42寸标清屏的等离子管面积就是1。08mmX1。08mm。而一个标清屏的等离子管数就是水平上852个,垂直上480个,实际上,屏厂家提供的图片里也能很清楚地看出,一个等离子管包括RGB三个次级像素,所以算一个等离子屏的等离子管数目应该就是852X480,而算像素才要再乘以3。 我的观点是,对于等离子屏,维修人员只需要判断:1、是屏坏还是国产的电路板坏? 2、是屏上的那块电路板坏? 3、是电路板上的什么元件坏? 实际上,不知道甚至不知道屏有几个等离子管、等离子管里面是有三个次级像素组成的,但了解到上面3点,并掌握和熟练上面的3点,则也就能在维修等离子彩电里,得心应手就像我们维修普通CRT电视机一样,我们只要能判断出CRT是否损坏就可以了,至于CRT里面的莹光粉的构成成分、大小面积等,我们又不是专门搞CRT制造的,完全没必要了解--------对等离子管我觉得也是如此。 当然,曾版如有兴趣给大家详细讲讲等离子屏的相关原理,我想大家都欢迎的同时我希望曾版还是给大家多一些维修的方法和介绍。
---------------------------------
我开这个主题,是有想法的,是会有计划、有步骤地把我关于等离子的维修知识,一节课一节课地帖上来,我希望大家对我贴上来的内容,有什么问题,发贴或提建议,但不要把问题提的太宽太深,否则,我的这个主题就会偏离原来我的设想。
---------------------------------
两大高手过招果然不同凡响 按两位说的横的有480或1080点像素,竖有852*3或1920*3点像素,那么相应的应该有与其数量相符的驱动线数,但是有个问题不是很明白,我们的电视信号是固定的像素点数,大屏和小屏的显示像素也是一样的,打个比方,以小屏的1为单位的话,那么大屏是不是以1*2或1*3为单位呢?也就是说大屏是不是以1/2或1/3的驱动线数来和小屏达到一样的显示效果?亦即小屏驱动1个像素点的话大屏是不是要一次驱动2*2个或3*3个像素点而在大屏幕上显示和小屏幕上一样的图像? 呵呵,胡老师和曾老师 看来我提问急了点,得等听完课后有比较系统的了解了再对不是很明白很理解的疑问来提 刚才我看到胡老师在发帖,为了不影响两位老师磋彻的连贯性,我删了发在后面了
---------------------------------
CRT是强弱不同的RGB三个电子束轰击同一个像素点进行混色;而等离子需要三个RGB像元发光进行空间混色出一个色彩,成为我们需要的一个像素颜色。这里的每个像元是单独发光的,只是强弱不同,这样才能通过空间混色出不同的色彩。 下面是一个分辨率为1366x768屏的像元结构图,可以加强大家对平面成像的理解。
(43.32 KB)
---------------------------------
我们看到笔记本电脑上的显示屏(当然了,那是液晶的)设置成800*600时只有中间的中心有,四周都是黑的,而设置成1280*768时满屏.那PDP是不是也有同样的情况呢?我想问的是800*600是表示它有480000个像素点,再设想一下它就是电视台节目的像素数,那么用1280*768的来显示肯定不是只有中间有图像而四周黑,但它是如何来调校其两者间的差异呢? 800*600像素的图象用1280*768像素的屏来显示,是数字板先将输入的不同格式图象信号进行像素填补、格式变换处理成1280*768格式后再发送到屏逻辑板的。并不是只用屏中间的部分来显示800*600像素的图象,四周都是黑边。
---------------------------------
维修原理和设计制造所要了解的原理是完全不同的.曾兄和席兄还是就此打住. 关于如何的选址\如何的显示像素,对维修来说,其实并不重要.现在的维修界对于PDP的维修,还是板级维修居多,因此如何告诉大家,根据故障现象,判断那块板坏,为最需要普及的. 维修培训,最重要的是实用性和可操作性,我们一直都停留在维修者很难理解,很难得以实践的像素等方面,我觉得是很难实现给人鱼\教人抓鱼的目的的.
---------------------------------
好的,关于比较深的理论讨论到此为止。大家如果有这方面的疑问可以到原理解说区发帖提问。 再次感谢胡版给大家带来丰富的精神食粮。
---------------------------------

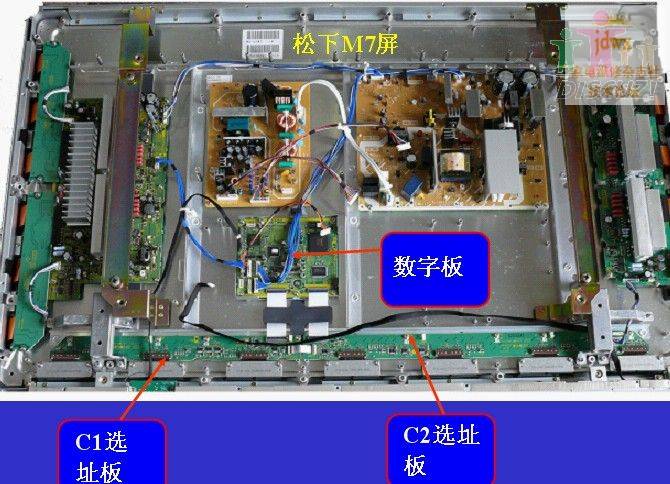

Y驱动板:Y驱动信号形成电路板。形成的Y驱动信号分别送往Y上、下选址板。 Y上选址板:对Y驱动板输来的信号进行处理,并通过上屏线输往等离子屏。 Y下选址板:对Y驱动板输来的信号进行处理,并通过上屏线输往等离子屏。 X驱动板:X驱动信号形成电路板。形成的X驱动信号直接通过上屏线送往等离子屏。 COF板:数字激励信号板。 逻辑板:附属屏电路中的控制系统电路,Y驱动板、X驱动板、COF板工作状态均由该电路板输出的控制量控制
(106.31 KB)
---------------------------------

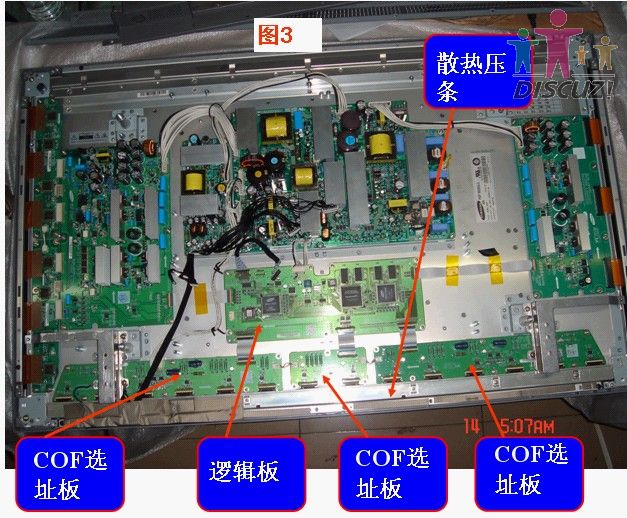

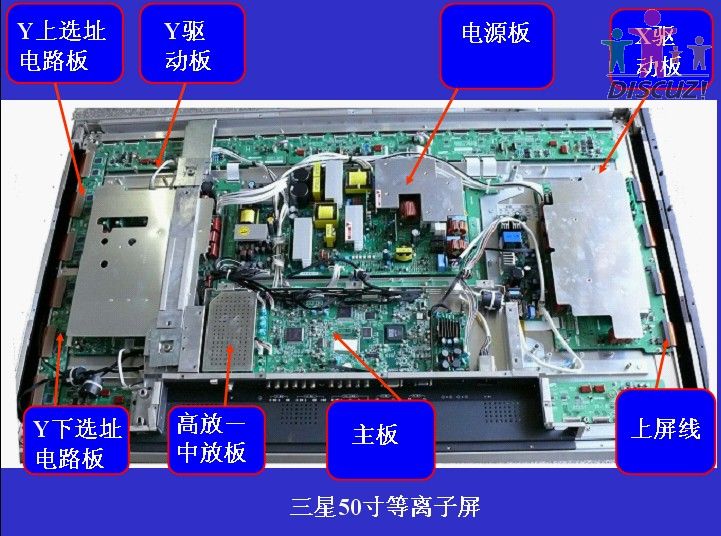

接上图3,为三星屏 图4为松下屏,
(95.99 KB)
(103.51 KB)
---------------------------------

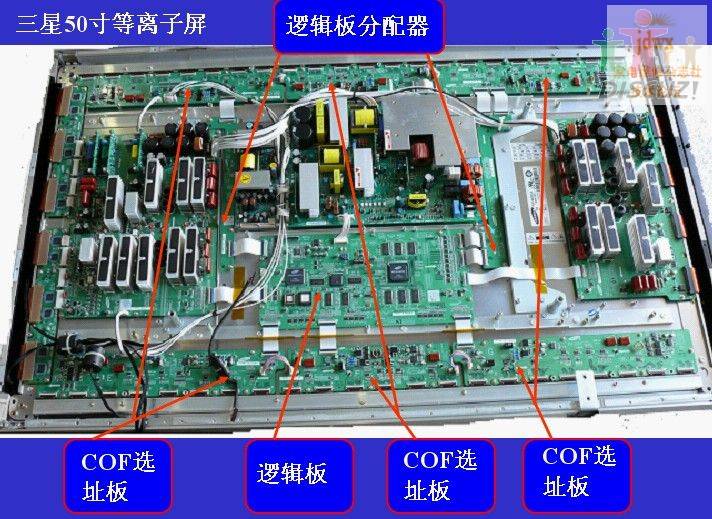

续图松下屏
(84.18 KB)
---------------------------------

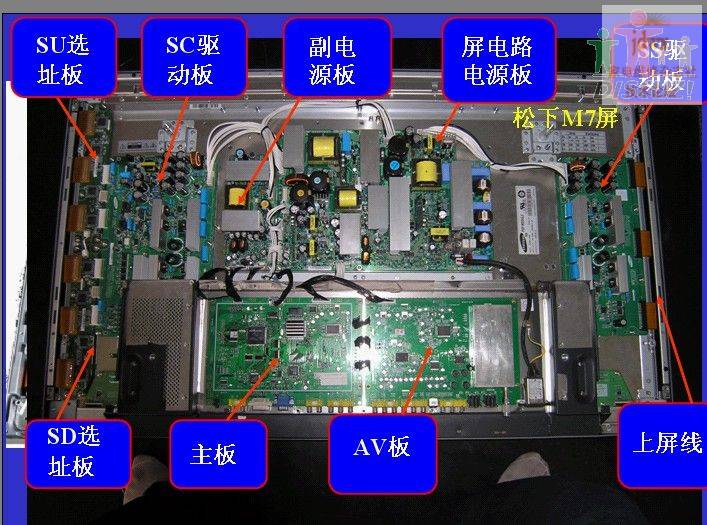

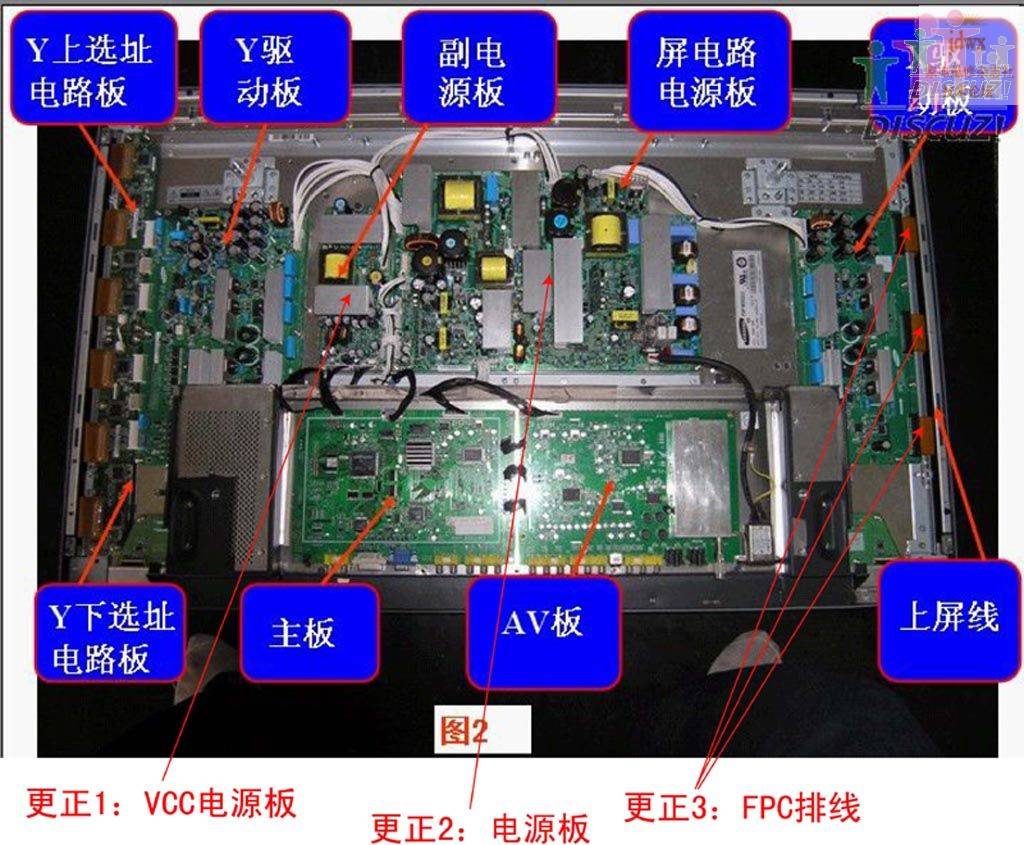

翔翔翔翔 会员发的图基本上还是正确的,但存在一定的错误,先说明如下: 1、V3屏的电源板没有副电源的说法,应为VCC电源板,自然另一块为电源板(不过,相对主副电源来区分,也说的过去); 2、上屏线应该为FPC排线,PDP屏上的排线就两种:COF排线(带集成电路的排线)和FPC排线(不带集成电路的排线); 3、COF板的功能不仅仅是数字激励; 4、翔翔翔翔发的图4不是松下屏,而是三星S42--05(V3)屏(该图上的SU、SD板应为上下选址电路板SC板为Y板,SS板为X板)。 不同的厂家的培训资料的说法不一样,但我们应该以屏的厂家的技术资料的定义为标准。 修改后的照片如下:
(167.75 KB)
---------------------------------
续传三星50的屏,请指点
(111.57 KB)
(98.34 KB)
---------------------------------
呜呼,难道没有人愿意从基本的原理学起,有问题时才到论坛里面来发帖吗 我希望胡老师把所有的回帖删了,只留讲课的内容好了(当然,这得胡老师有时间) 对于技术原理有不同意见或是见解的同仁们欢迎另外发主题帖来介绍
