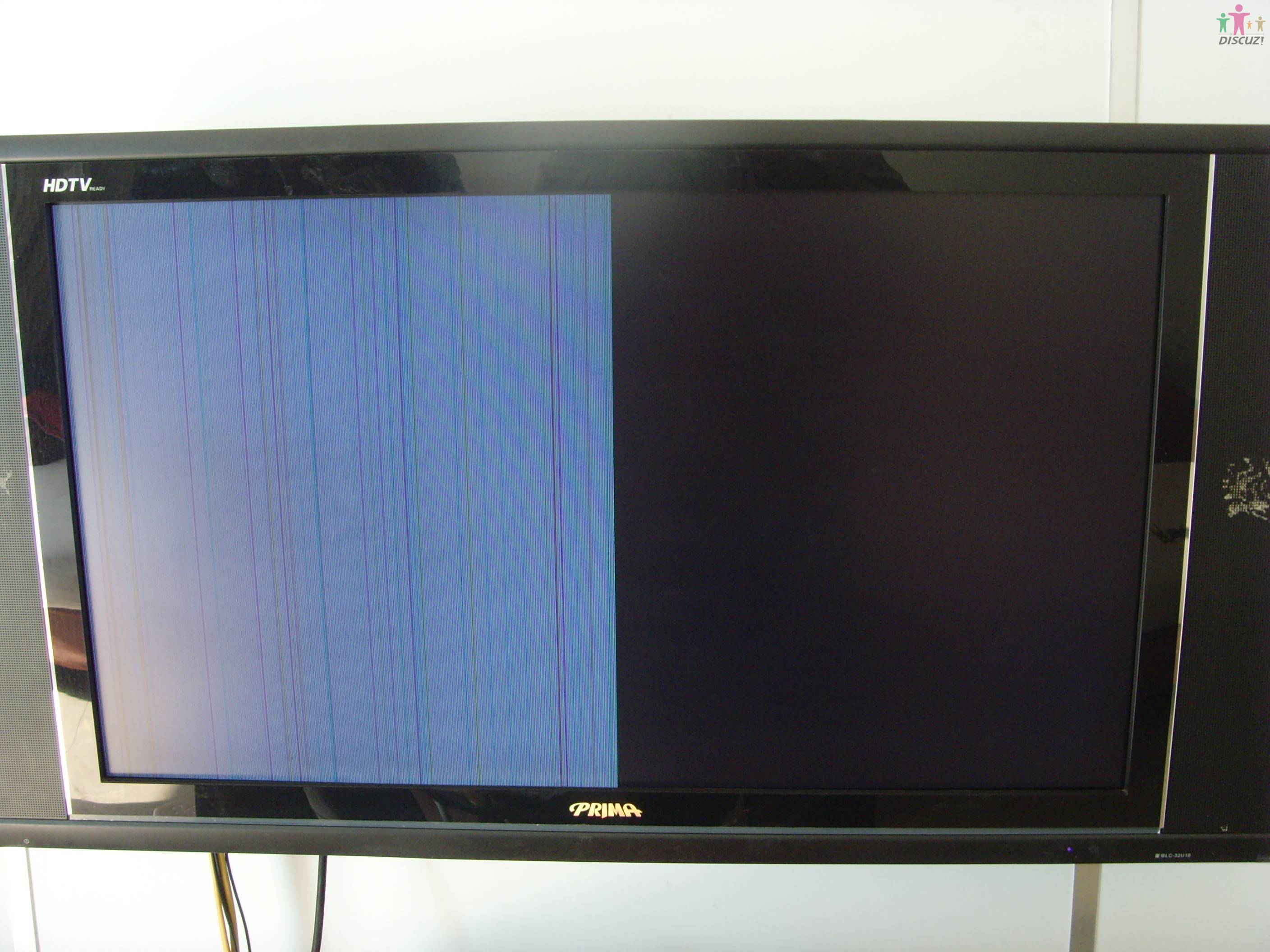

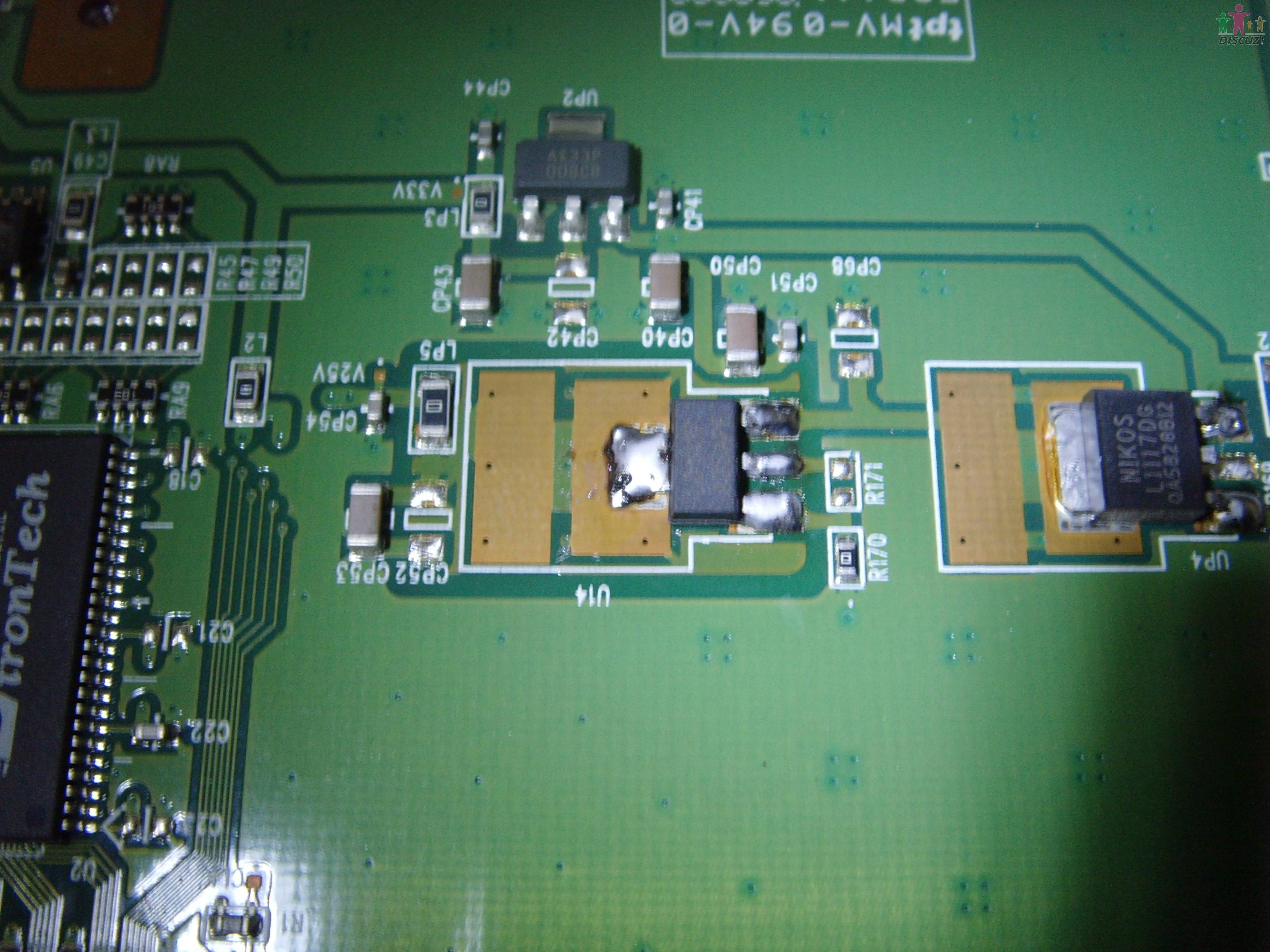

前段时间修了一台厦华LC-32U16，故障如图。大家看到此故障都知道是屏的问题，用户说在我之前来了几位师傅看都说要换屏，其实好多时候我们心里都害怕能不能修好，修到最后万一是屏的行列电路的问题就“杨白劳”，自己不仅得不到钱，还投工好些日子，所以干脆说换屏吧。我开始心里也打鼓，最后壮胆还是修吧，如果老是不修，自己又如何提高自己呢？该机采用奇美屏，先打开逻辑板看看外观，没发现异样，接着顺着LVDS线查找逻辑板的供电（5V），该逻辑板上有好多个三端稳压，其中有一路如图：5V通过一个（UP4）LM1117先降为3.5V再通过一个（U14）型号为MMC6100降压，由于没有查到此元件的资料，不知道应该降为多少电压，顺着电路找下去，再通过一个(LP5)电感之后电路板上赫然标着V25V，说明U14是把UP4降压来的3.5V再降压为2.5V，开机测量UP4有3.5V输出给U14，但U14只有0.6V输出，说明U14已坏，MMC6100该管一直找不到，网上也更本没资料，所以干脆采用一个常用的LM1117-2.5来代换开机，故障排除，用户一直用了一个月也没发现再有问题。这次如果不进行元件级的维修，换屏不知道要周转多少时日才能修复，花时间不说，还要来回用车，那真太不划算厦华LC32U16奇美屏.JPG (459.43 KB)


---------------------------------
有"钱途".不错。
---------------------------------
建议论坛对本帖子增加论坛金钱分。
---------------------------------
顶,前些天修了一个32的屏是AU的开机有声音黑屏.有高压.用表查逻辑板5伏没有.用一飞线从主板5伏连到逻辑板上.开机正常了.试机一天没出问题.交给客户到现在还正常.
---------------------------------
历害呀，让我看到了芯片级维修的希望。
---------------------------------
零件级维修才有前途。。。。
---------------------------------
我看到了修平板的钱途
---------------------------------
利害角色,就是大哥你了学习.了.
---------------------------------
历害呀，让我看到了芯片级维修的希望。
---------------------------------
板级向原件级的飞跃，我们看到未来了
---------------------------------
哎呀。人才啊，你就像电视剧《我的兄弟叫顺溜》里的顺溜啊。由师傅们的率先实践，让我们看到平板电视机元件级维修的希望
---------------------------------
胆大、心细、高手、真是高手
---------------------------------
32奇美的逻辑板通病有声音午图像，就是逻辑板上面的MMC6100损坏，用1117-2.5代换就好了
---------------------------------
我今天也修了一台夏华LC-32U25的液晶电视故障现象一样的. 主板X304插座送到逻辑板的5V电压没有飞线解决问题.
---------------------------------
我今天也修了一台同样故障的机器.
---------------------------------
机器的型号:夏华LC-32U25 16个红色的老人头来了
---------------------------------
这样维修只是应急维修，稳压性能不好，可能会损坏屏，后果严重。
