ＴＣＬ９６２１Ｄ彩电三无故障检修
2003年,第11期,类别:彩电维修

据用户反映，该机在收看中突然无光栅，无伴音，电源指示灯也不亮。
测开关电源＋Ｂ端电压为０Ｖ，脱开Ｌ８０４，断开行负载接上假负载开机，测＋Ｂ端仍无电压输出，判断故障在开关电源部分。

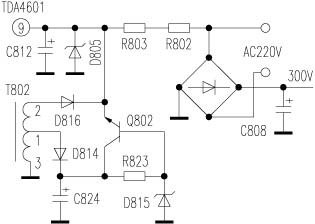

该机采用自激并联型开关电源，核心部分由ＴＤＡ４６０１等组成。测其{9}脚电源端电压为０Ｖ，正常值应为１２Ｖ。断电后用万用表Ｒ×１挡测{9}脚对地阻值很小，查其外围件，发现过压保护稳压管Ｄ８０５（稳压值１６Ｖ）击穿（见附图）。将Ｄ８０５换新后试机，机内有吱吱声，＋Ｂ端电压在５０～７０Ｖ之间波动，ＴＤＡ４６０１{9}脚电压在１０Ｖ左右波动，显然是{9}脚电压异常造成的。在刚通电时，市电经整流桥半波整流，经由Ｒ８０２、Ｒ８０３为ＴＤＡ４６０１{9}脚提供启动电压，电源启动后改由Ｑ８０２、Ｄ８１５组成的１２Ｖ稳压电路供电。重点检查Ｑ８０２、Ｄ８１５，发现Ｑ８０２开路，Ｄ８１５击穿。将Ｑ８０２（２ＳＣ２２３０）用２ＳＣ２４８２代换，Ｄ８１５用１２Ｖ稳压管代换后恢复原电路试机，故障排除。
