TCL2533C整校怪病？付图

发布日期：2013-3-6 18:54:09 作者：出处：浏览：80 人次【大中小】

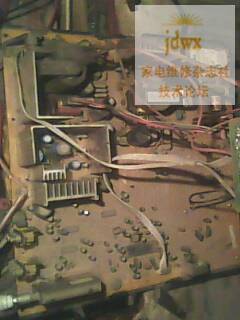

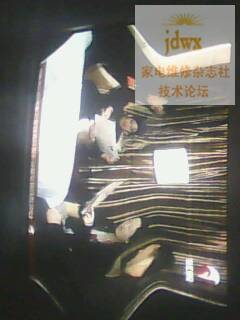

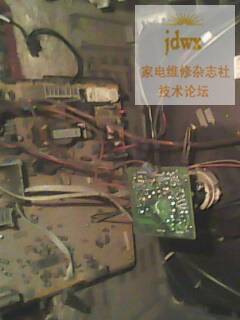

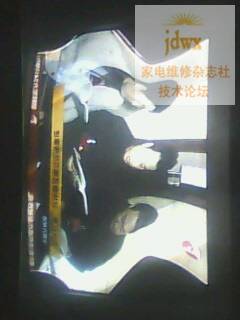

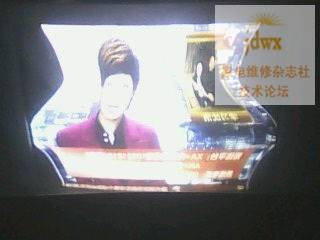

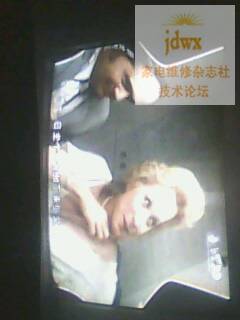

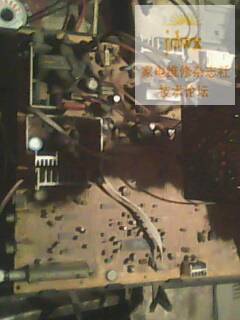

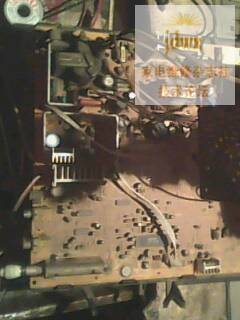

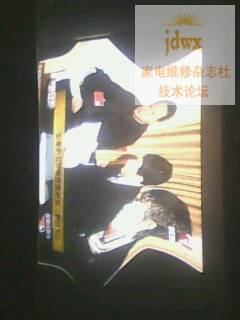

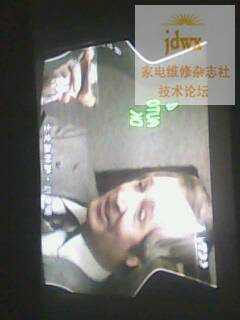

大家都来帮帮忙呀，图象处理芯片是TB1238AN，校正是两个可调电阻.203的和502 的。请高手帮忙，我没辙了急急急啊 IMG0202A.jpg (9.41 KB)











---------------------------------

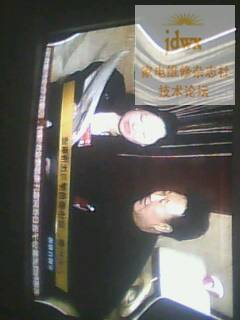

干嘛要拍下颠倒的图像呢，看起来多费劲啊
---------------------------------
好象不是枕校电路的问题,查查场吧,尤其是场偏转.
---------------------------------
象是300V店容失效了吧
---------------------------------
调两个可调电阻.203和502 的时候只能拉开左右的中间部分，偏转应该没事我看过了，校正电路的电容都代换过了没用，请大家帮忙找原因，来看过贴的好心人
---------------------------------

---------------------------------
查一下S校正电容、和M校正电路的元件，还有就是代换一下+B到行输出间的那个250V10UF左右的电容试试
---------------------------------
换行偏转吧，
---------------------------------
故障已修复，是校正管集电极上反馈电阻R725——2.2K的开路大家的支持
---------------------------------
