M50431的38、39脚与17脚有短路，这相当于长期给 CPU输入一个自动搜索指令。

M50431本身有故障。

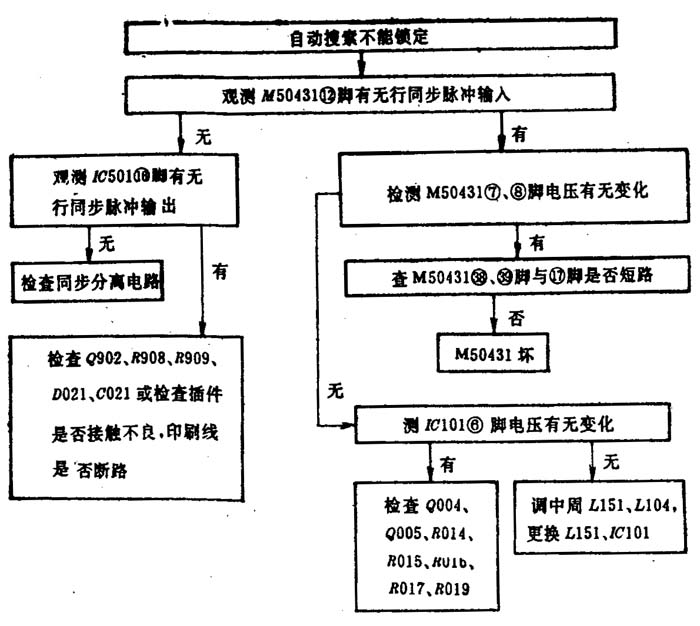

根据以上原因分析，自动搜索不能锁定故障的逻辑检修程序见图。

检修此故障一定要在收到图象时，才能判断M50431的12脚有无行同步脉冲，7、8脚的VAFT是否正确。因此，在图象到来前（自动搜索状态下）要作好检测准备，一旦图象到来立即检测。首先用示波器观测M50431的12脚是否有大约5Vp_p同步脉冲。没有示波器可用万用表测12脚电压的变化来间接判断有无行同步脉冲。若在图象出现时，12脚电压从原来的0.1V上升到0.9V左右，则说明有足够幅度的行同步脉冲存在。若12脚无行同步脉冲或脉冲幅度过小时，再进一步用示波器观测同步分离集成块IC501的16脚有无5.6VP_P行同步脉冲输出（同样可用万用表判断) 若IC501的16脚也无行同步脉冲，则检查同步分离电路。若16脚有行同步脉冲输出，而M50431的12脚无同步脉冲输入，则故障一定是Q902、R908、R909、D021、C021坏或插件接触不良、印刷线断路。

若屏幕出现图象时，M50431的12脚有足够幅度的行同步脉冲输入，则应进一步检测M50431的7、8脚电压有无变化。无信号时7脚为OV、8脚为5V，信号出现时，7脚电压在0～2.5V间变化，8脚在2.5～5V间变化。若7、8脚电压有变化，则说明自动搜索功能的基本条件具备、不能锁定的原因是：M50431坏或M50431的38、39脚与17脚短路。值得注意的是，38、39脚与17脚短路，还同时造成其它所有功能失控。若7、8脚电压无变化，则应进一步测图象中放IC101的6脚输出的VAFT电压有无变化（6脚VAFT在无信号时为6.5V，信号出现时VAFT以6.5V为中点上下摆动几次，最后回到6.5V）。若无此变化，则说明中放电路有问题，一般是AFT检波中周L151或图象检波中周L104未调准（特别是L151），或IC101有故障。大多数情况下微调一下L151或L104即能解决问题，必要时应更换L151或IC101。若IC101的6脚电压有变化，而M50431的7、8脚电压无变化、则故障一定是由IC101的6脚至M50431的7、8脚间的元件故障造成，应检查R014、R015、R016、R017、R019或更换Q004、Q005。

引起自动搜索不能锁定最常见的原因是：Q004、Q005性能不良，AFT检波中周L151未调准或L151内部谐振电容变质。
