创维2588彩电水平亮线故障检修二例
2000年,第25期,类别:彩电维修

　　〔例1〕开机光栅呈一条水平亮线，但伴音正常。

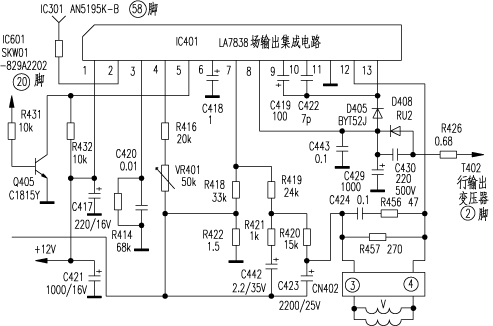

　　据此故障现象分析，开关电源、行扫描电路以及IC301(AN5195K－B)小信号处理电路工作基本正常，故障发生在场扫描有关电路。开机后检测场输出块IC401（采用13脚直*式封装，新型的LA7838场输出电路，输入信号由过去的锯齿波信号改为脉冲式信号，与小信号处理电路之间不存在交、直流负反馈电路，无需场频和场线性调整，具有光栅几何失真小、功率消耗小和效率高等特点）1、8、{13}脚的供电情况，除1脚(12V)正常外，8、{13}脚电压均为0V(正常时分别为275V、28V)。检查附图中R426、D408、C429、C443元件，发现C429击穿短路、R426开路，用1000μF/35V电容及068Ω/05W保险电阻更换后，彩电恢复正常。
　　〔例2〕故障现象同上例。
　　检测IC401{12}脚(场输出端)有约11V电压，说明IC401内输出级电路工作基本正常，估计故障发生部位为前级场扫描部分。测IC4012、3、4、5、6脚电压分别为42V、6V、62V、002V、6V均正常；而7脚电压异常，7脚为场输出的负反馈输入端，由{12}脚输出场锯齿波电压，经CN4024脚→场偏转线圈→CN4023脚→C423→R422到地，其中R422为偏转线圈串联电流负反馈电阻，锯齿波电流经R422产生锯齿波电压，再经C442、R421、R419送至IC4017脚，作为交流电压负反馈信号。重点检查R422、C423，查出R422已开路损坏，换新后故障排除。浙江
范琪娟
