创维数码5000-8259亮度变大有拉丝干扰，同时伴音有干扰声，附故障图片。-家电-数据之家

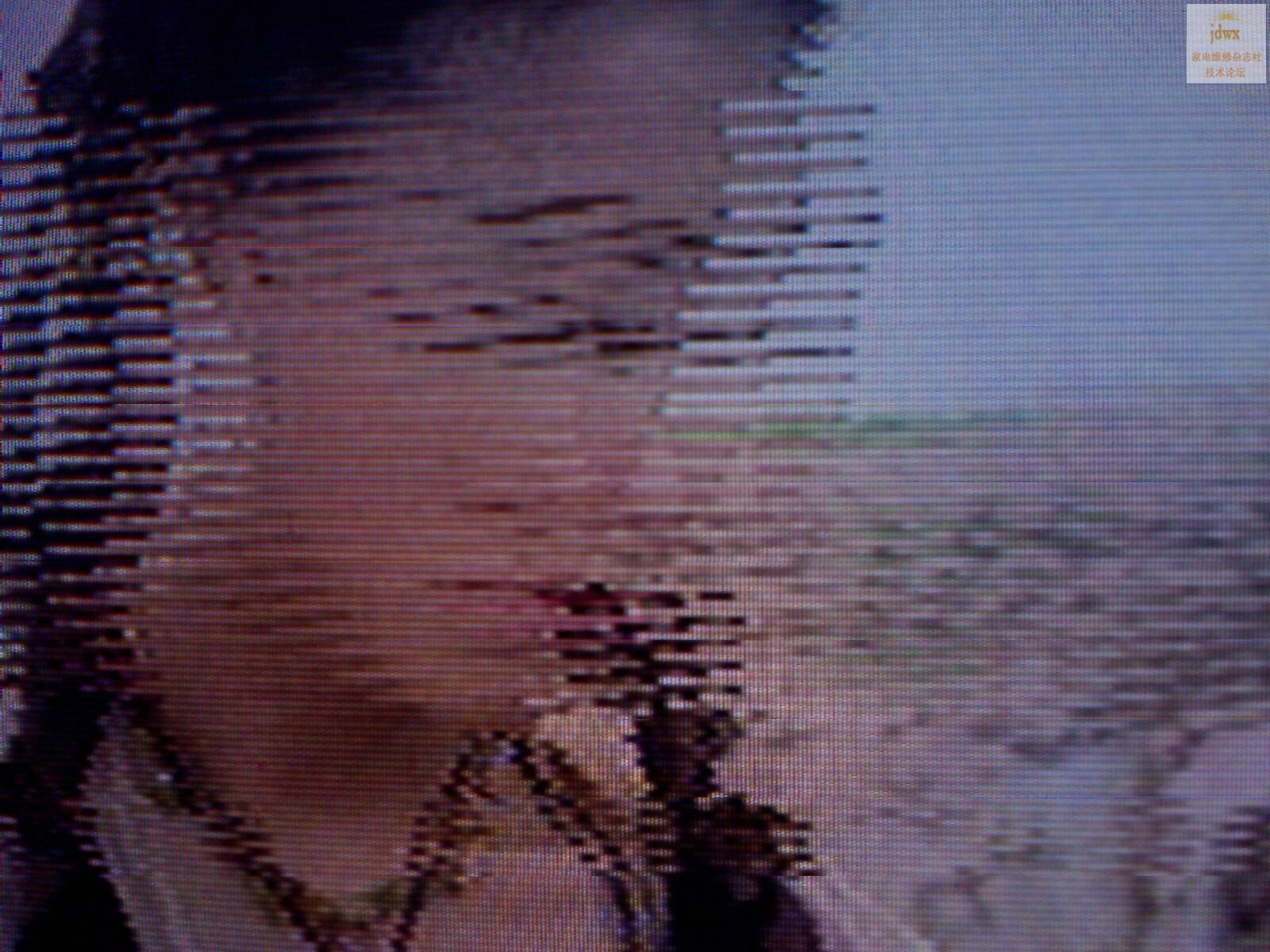

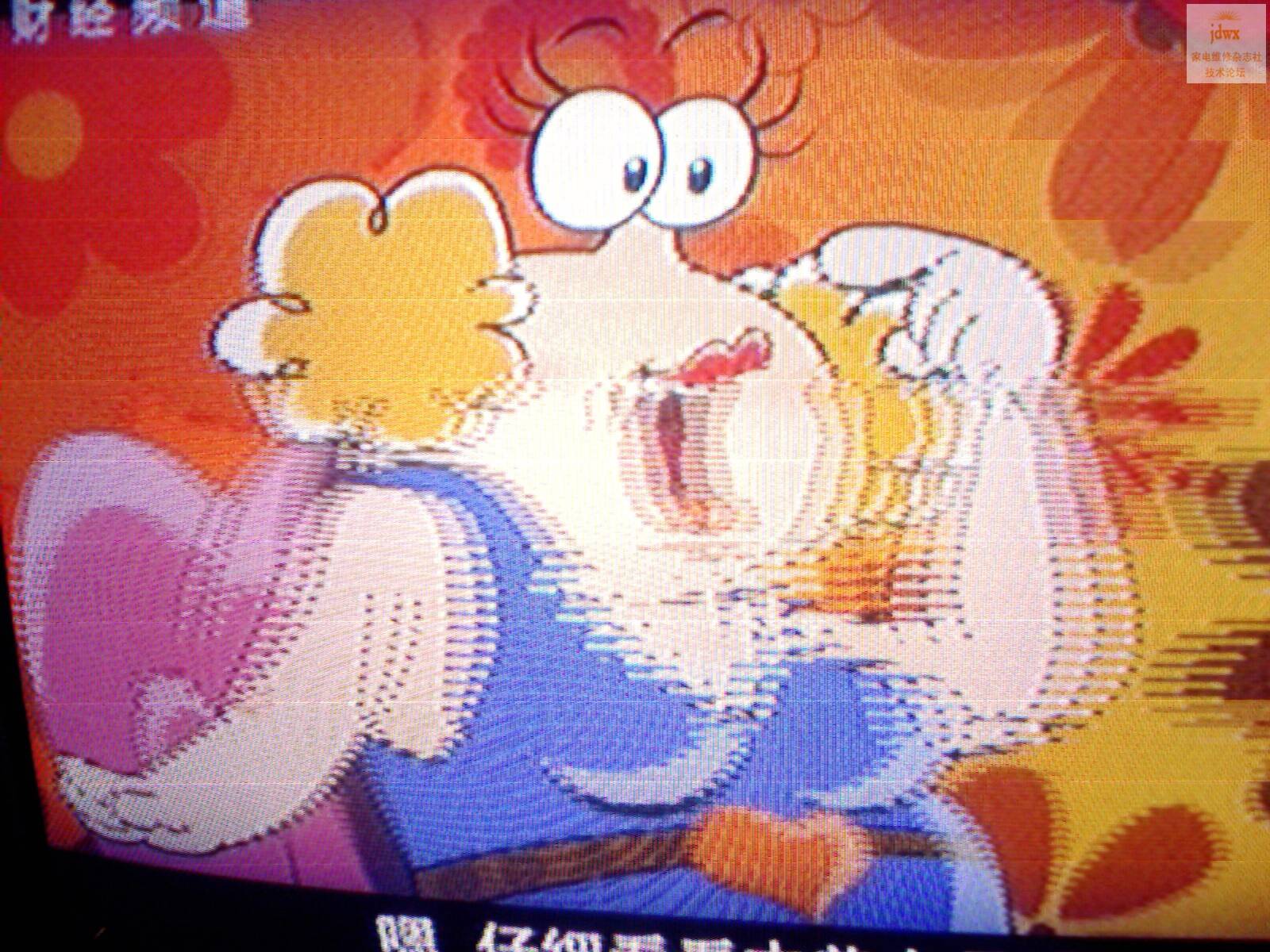

机芯IC：AN5195K-B、SKW01（CPU)、LA7838 该机如果正好是收看节目较暗的图像时，图声均正常，当图像出现较亮时，画面就立即出现局部拉丝干扰（也像重影、水平不规则亮带），此时，伴音有“嗤嗤”声；干扰带没有规律，上、中、下部都有可能出现。故障时，+B、视放、加速、场等电压均正常。已排除脱焊，换过LA7838。 IMG0366A.jpg (218.99 KB)


---------------------------------
5000-8259图。。。。。。。

创维５０００－８２５９图纸 (424.5 KB)
---------------------------------
建议你代换一下显像管试试
---------------------------------
虽然+B正常，也应该代换一下+B滤波电容。
---------------------------------
检查行包有没有轻微放电打火就会出现这中现象在暗处试机最能看出
---------------------------------
1.显管应该没问题，我拆板回店修故障一样。 2.这种故障现象（随亮度变化），+B滤波电容应该没问题，但我可试一下。 3.行包没有轻微放电打火。我怀疑行包内部的滤波电容失效，但我一时没行包代换试之。很感谢楼上各位
---------------------------------
换高压包试试看。
---------------------------------
查图像微分电路，这是明显沟边电路电容漏电。
---------------------------------
沟边电路电容在AN5195K-B大概是那几个脚，请指教一下。
---------------------------------
回复今天我也遇见同一故障我已经修好了是行推动管所连的一个小瓷片电容因为长期受热开裂换了就好了在板子电源和行管散热片之间标号是什么已经忘了参数是 122K 500V
