创维CTV－8219彩电故障检修二例
2001年,第10期,类别:彩电维修

 [例１] 开机三无，电源指示灯不亮，但机内有轻微的“吱吱”声。

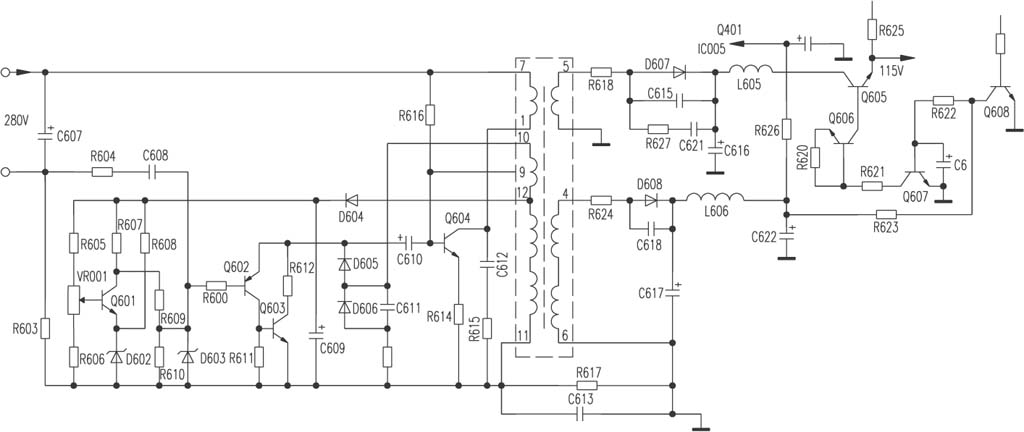

查开关电源电路（见酵迹⑾郑茫叮埃罚ǎ保埃唉蹋疲矗埃埃郑┝蕉擞校玻福埃值缪梗粽＝徊郊觳椋眩叮埃?ｅ极无＋Ｂ电压（１１５Ｖ）输出，Ｒ６０３（２．２Ω／２Ｗ）开路，Ｑ６０２（２ＳＢ７７４）击穿，Ｃ６１２（２２００ｐＦ／１ｋＶ）开裂，用容量表测已无容量。更换Ｒ６０３，用Ａ１０１５代换Ｑ６０２，用２２００ｐＦ／２ｋＶ电容更换Ｃ６１２试机，故障排除。分析Ｃ６１２开裂的原因，很可能是被夹在发热元件Ｒ６１５和Ｒ６１４之间，长期受热烘烤而造成。为了消除其隐患，建议加长Ｃ６１２引脚并远离发热元件。
 [例２]开机三无，电源指示灯不亮，但机内有较大的“吱吱”声。
查Ｃ６０７两端有２８０Ｖ电压，而Ｑ６０５ｅ极只有１２Ｖ左右的电压。关机查行输出管Ｑ３０２（２ＳＤ１５５５）及Ｑ６０５（２ＳＣ２３３５）、Ｑ６０６（１０１３Ｙ）都已击穿，其他元件未发现异常。从损坏的元件分析，可能是主电源输出过高而造成。于是焊开Ｌ６０５，把２２０Ｖ、１００Ｗ灯泡接在Ｃ６１６（１００μＦ／１６０Ｖ）两端作假负载，用万用表５００Ｖ直流挡监测其两端电压。开机，灯泡很亮，其两端电压高达２８０Ｖ左右，立即关机。查电源振荡电路，未发现损坏的元件。再仔细观察印制电路底板，才发现Ｒ６１３非接地端的焊点和Ｄ６０６焊点间*得很近，有烧焦的痕迹。用小刀轻轻刮去积尘和焦痕，并用无水酒精清洗，更换损坏之元件，取下假负载，焊回Ｌ６０５，开机故障排除。
