创维２９ＴＭ９０彩电无伴音故障检修
2002年,第40期,类别:彩电维修

该机图像正常，但无论在ＴＶ状态或在ＡＶ状态均无伴音。

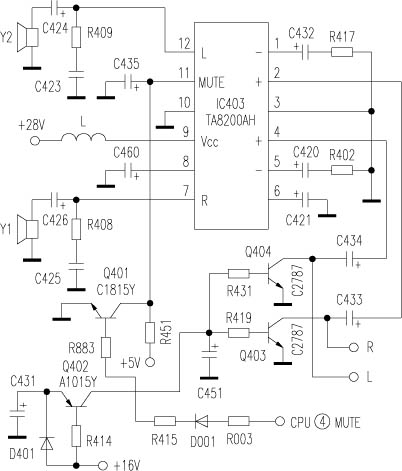

　　测伴音功放块ＩＣ４０３（ＴＡ８２００ＡＨ）电源输入端{9}脚电压为２８Ｖ左右，正常（见附图），伴音信号输入端{2}、{4}脚电压为２．２Ｖ左右，基本正常，断开{11}脚静音控制电路，故障依旧。从ＩＣ４０３{2}、{4}脚输入*扰信号，左右喇叭均无声，由此判断故障发生在伴音功放的前级电路。
　　测开／关机静噪电路的Ｑ４０３、Ｑ４０４ｂ极电压，近１Ｖ左右，说明两管已处于饱和导通状态。再测Ｑ４０２ｃ极电压为１３．６Ｖ左右，也处于饱和导通状态，该管是Ｑ４０３、Ｑ４０４的控制管，在电视机开／关机时控制Ｑ４０３、Ｑ４０４的通与断，起到开／关机静噪的作用，正常时其ｃ极电压应为０Ｖ。焊下Ｑ４０２检查，其ｃ、ｅ极已软击穿。用同类管代换并恢复静音控制电路，开机伴音恢复正常。
